Modifica dell'alimentatore di un Sinclair ZX Spectrum seconda puntata
Torna alla lista delle riparazioni
Mi chiama Marco e mi dice: " ho trovato un alimentatore per lo Speccy, se vengo da te lo controlliamo assieme?"
Si può dire di no a Marco?
Accendiamo, poniamo i puntali del tester sul connettore di uscita e.....nulla, morto.
Lo apriamo, controlliamo la tensione direttamente sul circuito stampato e vi troviamo più di 14V.
"Marco, dobbiamo andare a cena con Stefano, te lo controllo meglio domani"
La cena è stata serena, mangiato tanto, parlato di più, passeggiato per tornare a casa e, la notte, dormito bene senza problemi di digestione, segno che la cucina era buona :-)
La diagnosi l'avrete immaginata: il cavo che esce dall'alimentatore ha una interruzione, bisogna capire dove: attacco gommoso di uscita, cavo tra i connettori, connettore finale verso il computer.
Da estremo ad estremo non c'è continuità, come riscontrato per le vie brevi.
I puntali del tester sono molto appuntiti (quasi uno spillo) per cui decido di puntarne uno al centro del filo, sui due poli alternativamente, e controllare la continuità verso il circuito stampato e verso il connettore: al responso acustico non si ha continuità verso l'alimentatore.
Il cavo, visivamente, non ha lesioni per cui decido comunque, invece di infilzare di nuovo la gomma di copertura, di tagliare il filo in corrispondenza della fine dell'attacco gommoso (con il taglierino si incide in corrispondenza della linea di fusione della gomma, si sfila il cavetto, si rimette in posa il nuovo).
Visto che c'ero, ho testato una nuova soluzione per non inviare direttamente la tensione livellata al computer ma interponendo un piccolo regolatore di tensione, in maniera da mandare allo Spectrum 9,5V stabilizzati e stressare di meno l'integrato stabilizzatore interno.
La scelta è caduta su questo modulino estremamente piccolo (esempio a questo link):

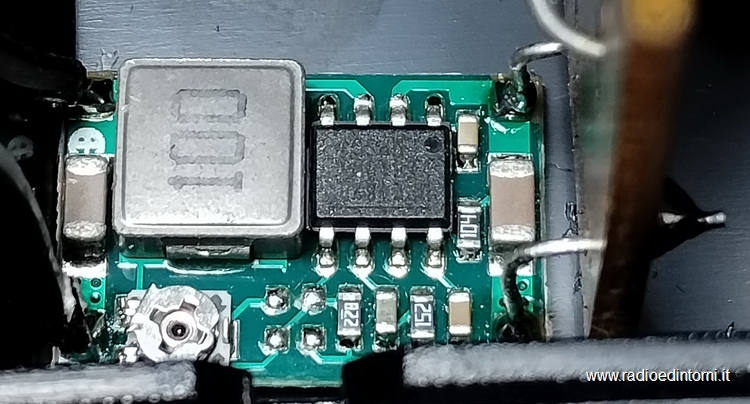

Nome del modello Mini360, modulo step-down DC-DC di dimensioni ultra ridotte con integrato MP1482DS, voltaggio in ingresso: 4,75-23V, corrente di picco 3A, 1,8A continuativa, tensione di uscita regolabile con trimmer 1-17V, dimensioni esterne 17*11*3,8 (L*W*H)mm.
Insomma veramente ottimo per rendere più sicuri alcuni alimentatori d'epoca.

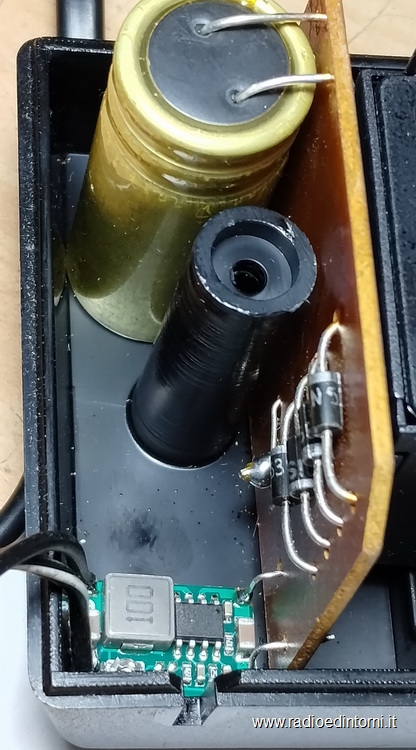

Di seguito, le foto che mostrano l'operazione di upgrade elettronico.
Lasciato acceso per più di trenta minuti con la scheda diagnostica a fare qualcosa, ritengo conclusa anche questa esperienza.
Sperimentate consapevolmente ;-)
