N.d.A: questo articolo è stato stilato prima dell'evento descritto in seguito.

Beh, uno più va avanti con l'età e più dovrebbe sapere come vanno le cose della vita: una volta si diceva che se qualcosa poteva andar male sicuramente lo avrebbe fatto, ci hanno addirittura scritto dei libri, quindi sarà sicuramente vero.

Si, è vero in generale ma lo è ancor di più se si parla di Marco.
Non chiedetemi spiegazioni, nonostante lui ci provi, sicuramente gli succede qualcosa.

A breve ci sarà il Vintage Computer Festival Italia, in quel di Nettuno (RM) e ci stiamo preparando tutti per la nostra bella esposizione e, nei preparativi, c'è l'accensione ed i test per i computer che dovranno dare il meglio in modalità real time, accesi e pieni di elettroni in movimento.

Marco porterà i suoi amati cloni Apple II ed i Sinclair Spectrum collegati in rete tra di loro.

Durante le accensioni, i test, i preparativi, durante le continue richieste di accessori e parti esponibili, durante i miei turni lavorativi e gli impegni dell'orto, figurati se non gli si rompeva qualche macchina :-(

E secondo voi, io potevo esimermi dal fornire il mio aiuto al mio spacciatore di vino rosso di Morro d'Alba e relative salsicce autoctone?

In realtà questo è il racconto di come l'esperienza, abbinata alla memoria ed agli appunti che uno raccoglie nelle sue avventure elettroniche, sia un elemento importante del flusso riparatorio.

Visto il poco tempo a disposizione e visto il calendario astrologico dei turni a mio e suo sfavore, Marco mi porta il suo Lemon BiPorcessor mentre io dormivo il pomeriggio per fare il turno di notte, io mi cimento nella riparazione dopo aver dormito tre ore la mattina per impegni familiari e se l'è venuto a riprendere nel tardo pomeriggio (per fortuna la riparazione è riuscita) mentre io stavo dormendo per affrontare la seconda notte consecutiva di turno.

Il problema è quello del video di seguito:

Il primo pensiero che viene in mente, sono problemi con le ram.
Toccando qua e la sulla scheda madre, gli artefatti a video cambiano e in maniera del tutto casuale, la qual cosa porterebbe portare a pensare a falsi contatti.

Il floppy inserito parte ma quasi sempre continua a girare senza che il sistema operativo venga caricato, solo una volta ce l'ha fatta facendo apparire la corretta schermata ma fuorviata e quasi illeggibile di caratteri sparsi.

Non mi torna comunque la disposizione delle schede negli slot, la vocina interna sussurra ma sono particolarmente stanco da non recepirla.

Le tensioni di alimentazione +/- 5V e +/-12V sono nella norma.

Prima operazione, tolgo, controllo l'ossidazione dei piedini delle otto ram e poi le reinserisco; risultato, cambio di artefatti a video a parte la simil linea alla destra dello schermo.

Visto il poco tempo a disposizione, decido di cambiare tutte le ram con dei chip nuovi testati; risultato, cambio di artefatti a video a parte la simil linea alla sinistra dello schermo.

Toccando qua e la la scheda i simboli a schermo cambiano ma non si capisce bene quale possa essere la parte incriminata, sono vicino alla parte degli slot e della radiofrequenza sembrano quasi scomparire.

Per il momento sfilo e reinfilo una parte dei chip con l'unico effetto di cambiare simboli a video.

Anche il floppy ha reazioni casuali e non aiuta nella diagnosi.

Provo anche a cambiare i multiplexer della ram, sia mai siano difettosi o con falsi contatti, ma nulla, cambiano solo le schermate.

Decido quindi di passare alla pulizia della testina e della lubrificazione delle parti mobili ma, per farlo, è praticamente necessario smontare l'intera macchina.

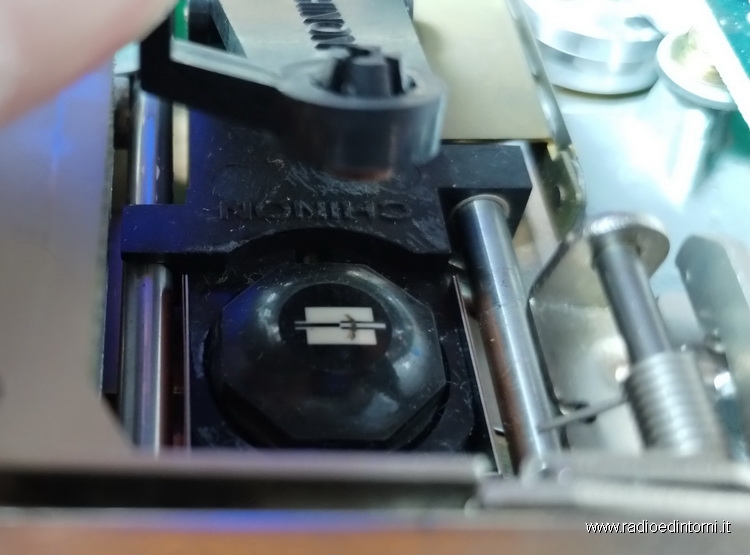

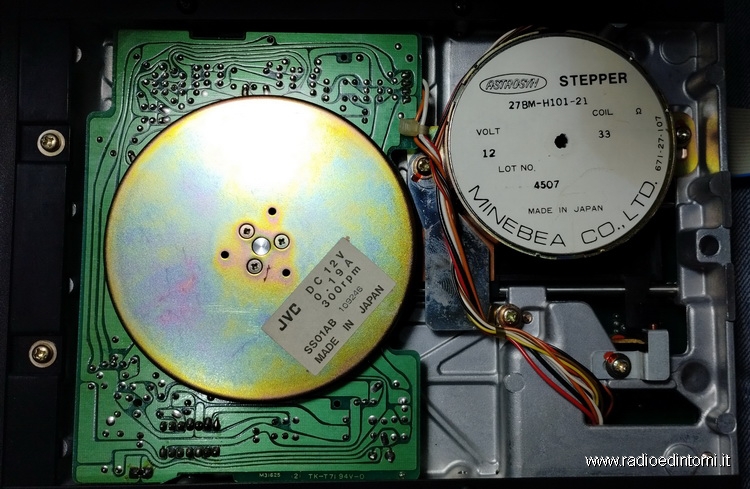

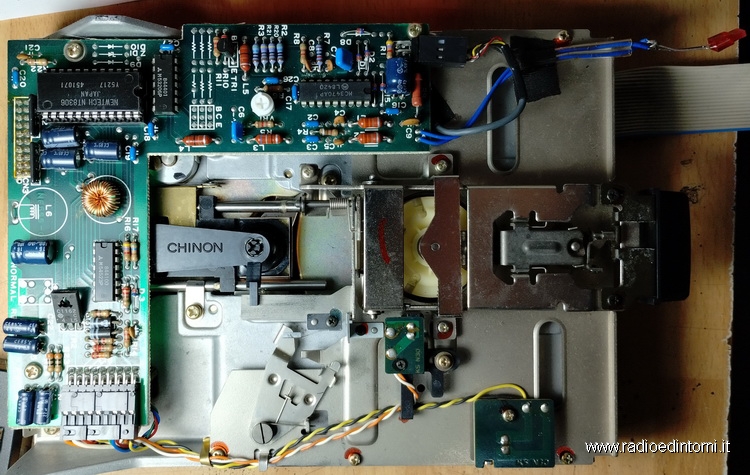

Eliminate le scocche, svitato il supporto floppy e poi liberato lo stesso, sfilato il lettore dallo chassis che lo conteneva (incastrato dentro non facile farlo uscire) si trova la testina sporca e si lubrifica il lubrificabile.

Visto che oramai avevo smontato tutto, smonto la scheda madre per cercare eventuali saldature fredde o presenze di ossidi vari ma non riscontro nulla di anomalo.

Rimonto il tutto sommariamente ed ottengo questo risultato:

Ottimo, ho peggiorato la situazione senza saperne il perchè: il floppy non si capisce se funziona o meno, anche se non fa tutto il rumore meccanico di prima e, premendo sulla scheda, cambiano solo i simboli a schermo ma la schermata oramai rimane quella.

Sarà il sonno, sarà la giornata fredda ed uggiosa, però inizio a non prenderla bene.

Decido di andare per esclusione e parto togliendo le schede inserite negli slot, l'obiettivo è quello di far apparire la scritta Lemon ][ su sfondo nero.

Tolgo la rom aggiuntiva e non cambia nulla (cambiano solo le lettere a schermo ma la pattumiera a video rimane).

Tolgo l'interfaccia floppy e il sistema torna alla normalità.

Urca, ho trovato il problema, il che spiegherebbe anche il comportamento anomalo del lettore floppy.

Prendo una scheda di ricambio per il mio Apple ][ e la inserisco senza collegare il lettore e ......... tanta pattumiera a schermo.

E no, qua c'è qualcosa che non va, la mia scheda è sicuramente funzionante quindi deve esserci qualcos'altro.

Devo scaricarmi lo schema elettrico o un suo similare e cercare quali sono i chip di interfacciamento degli slot espansione quando, in un attimo di silenzio cerebrale, ascolto la vocina interiore che mi sussurrava quello che dall'apertura dello chassis mi urlava............lo slot, lo slot è sbagliato, gli slot sono numerati ed hanno ognuno il suo ospite e ognuno la propria funzione.

Ma porc......la scheda floppy sta nello slot 7 mentre doveva stare nello slot 6, pirla che non sei altro.

Inserisco la scheda nello slot corretto ed il sistema, bontà sua e bontà del fato giocherellone, riprende a funzionare correttamente così come il floppy e la lettura dei supporti flessibili.

Sono stanco, ho sonno, ma sono felice di aver fatto la figura dell'imbecille e di aver fatto felice Marco.

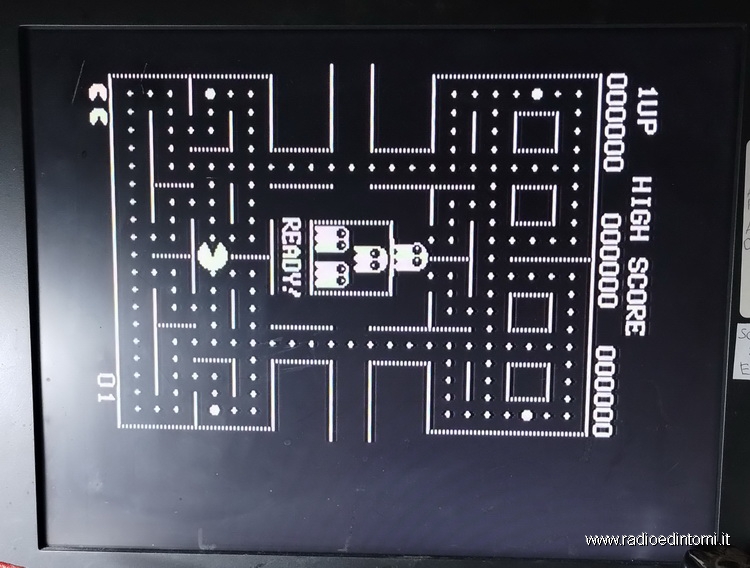

Rimonto il tutto e lancio qualche gioco per testare le azioni che dovremmo mettere in campo per il festival.

Se siete riusciti ad arrivare fino alla fine, fate tesoro delle mie peripezie per essere migliori di me.

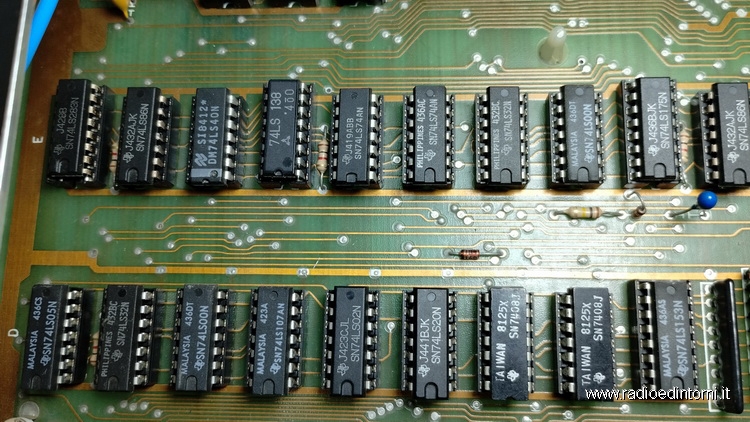

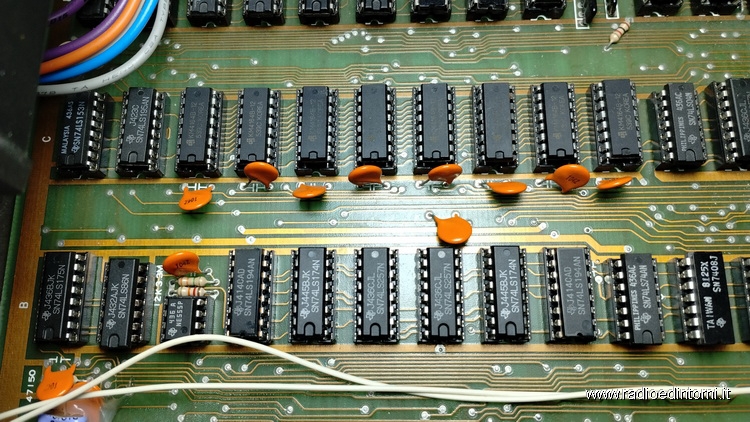

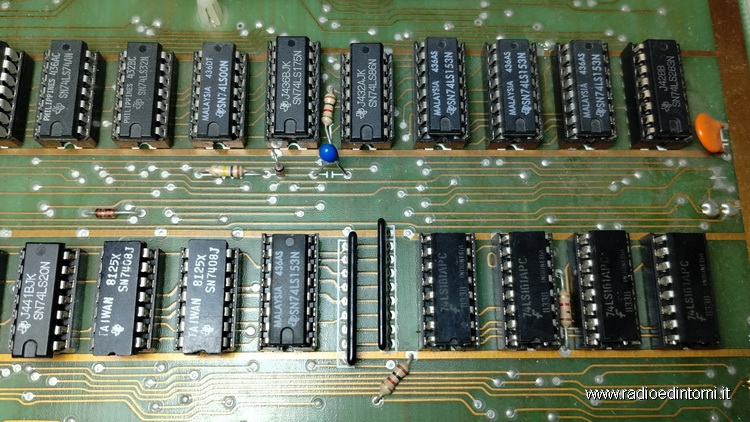

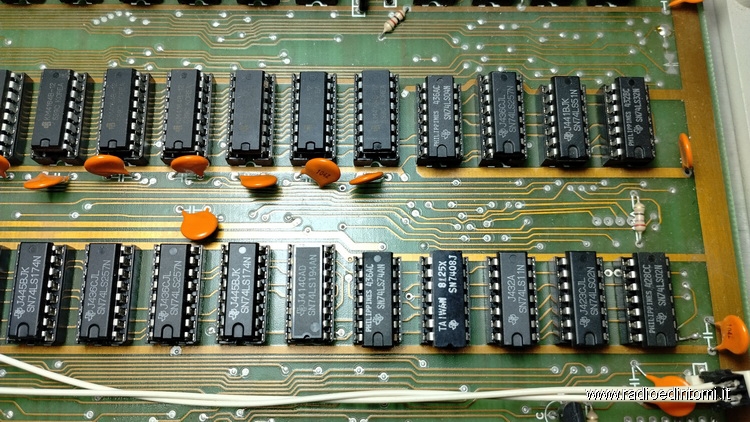

Come bonus vi lascio qualche fotografia fatta durante l'intervento per ricordarmi la posizione dei chip, volesse il Caso che mi sbagliassi pure a reinserirli dopo averli tolti per controllare l'ossidazione dei piedini :-)

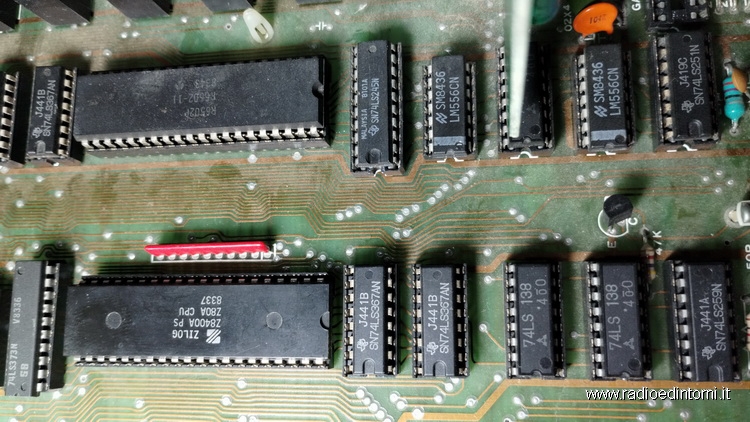

i due processori, un 6502 ed uno Z80

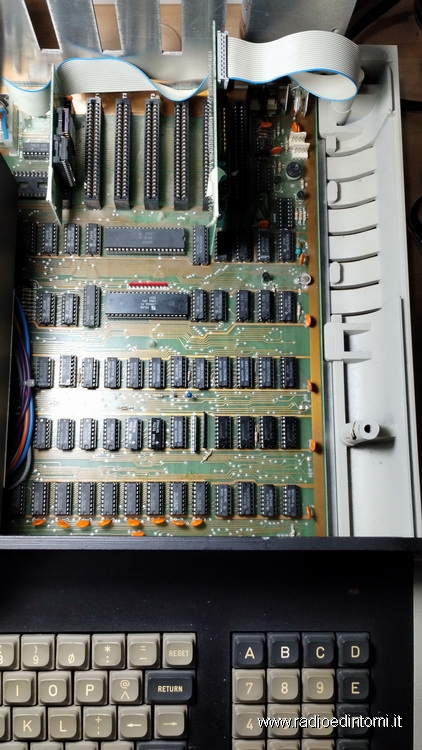

La scheda floppy inserita nello slot 6.
