Come raccontato nell'articolo sulla riparazione della console pong Polycon C4003, mi sono trovato in difficoltà nel capire dove fosse la problematica e come risolverla utilizzando l'oscilloscopio.

Avendo sotto mano un'altra console che montava gli stessi integrati, ho deciso di catturare tutte le forme d'onda dei due chip responsabili della generazione del segnale colore PAL e di renderli disponibili a tutti (soprattutto a me per il futuro).

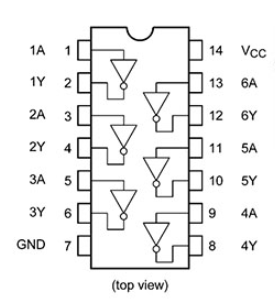

Forme d'onda per l'integrato 74C04 - CD4069C

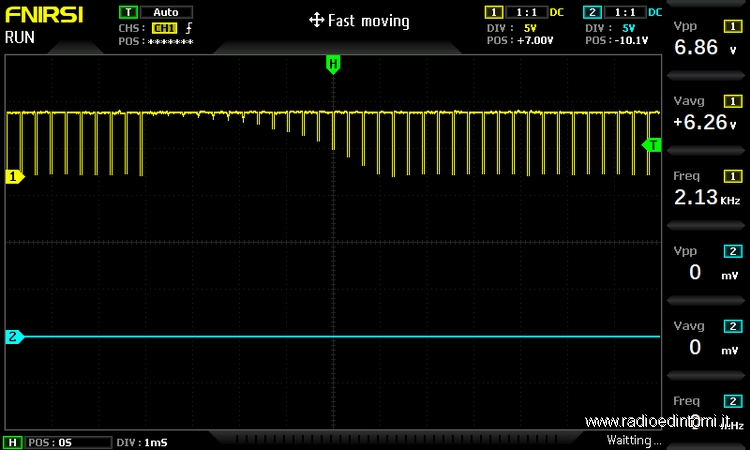

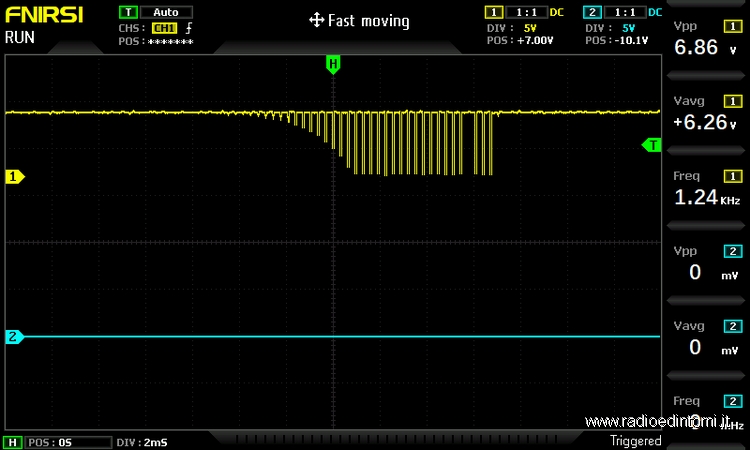

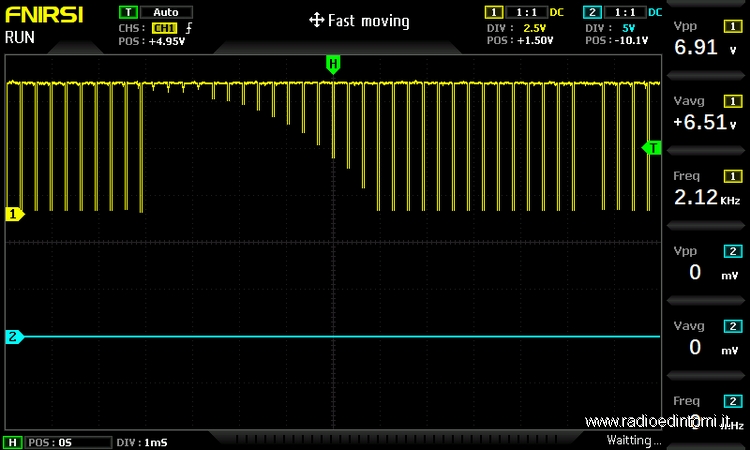

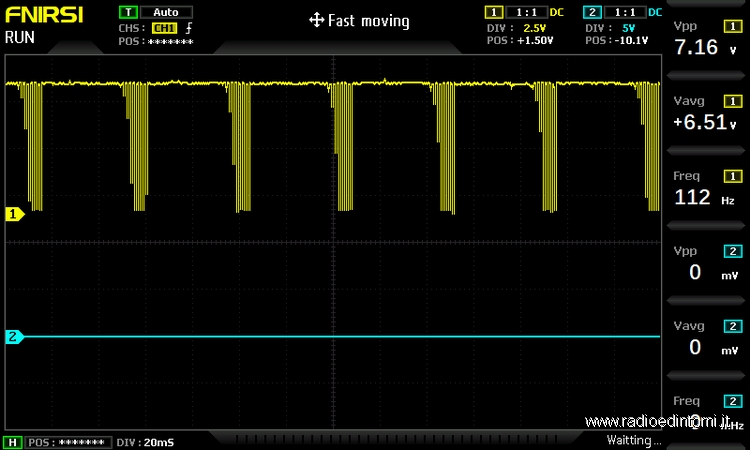

PIN 1

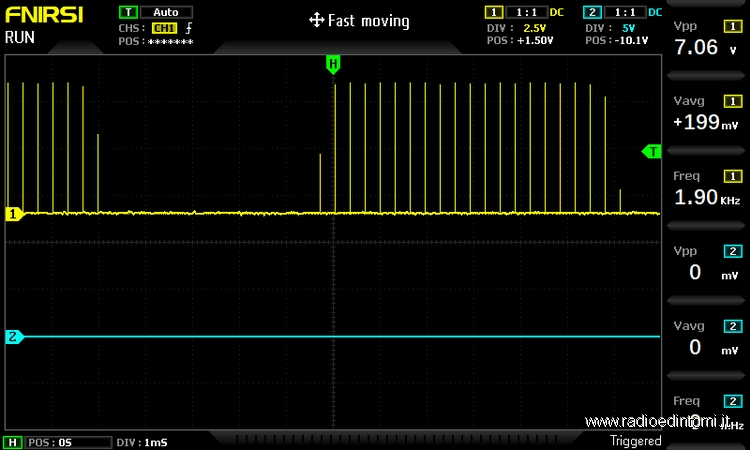

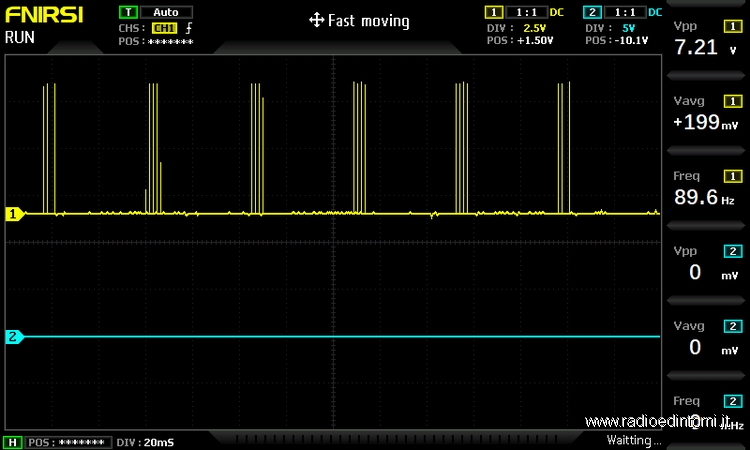

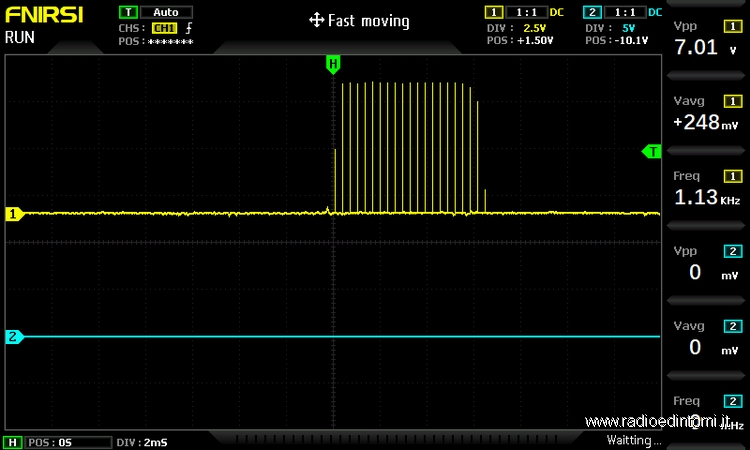

PIN 2

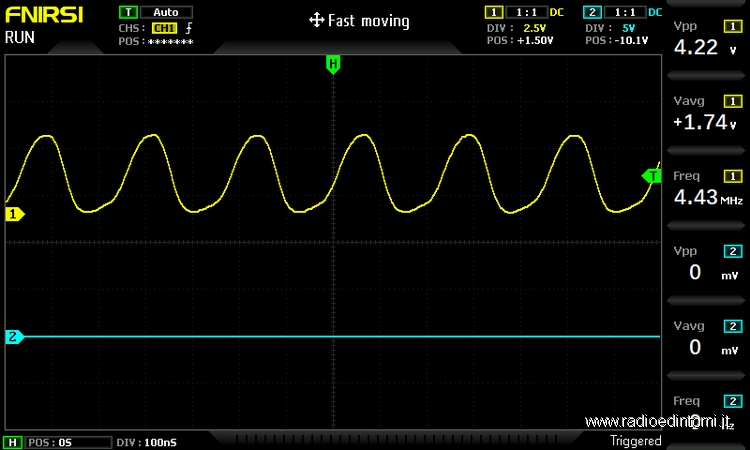

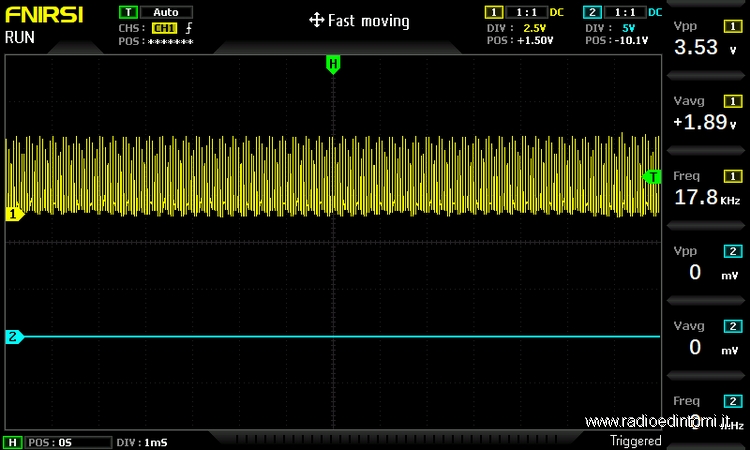

PIN 3





PIN 4

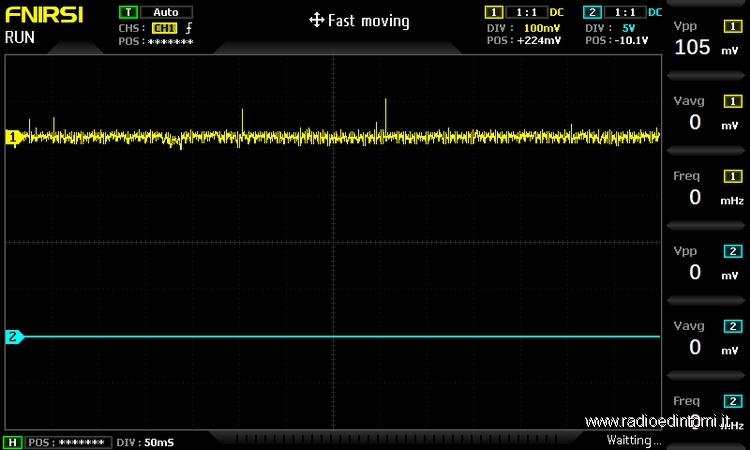

PIN 5

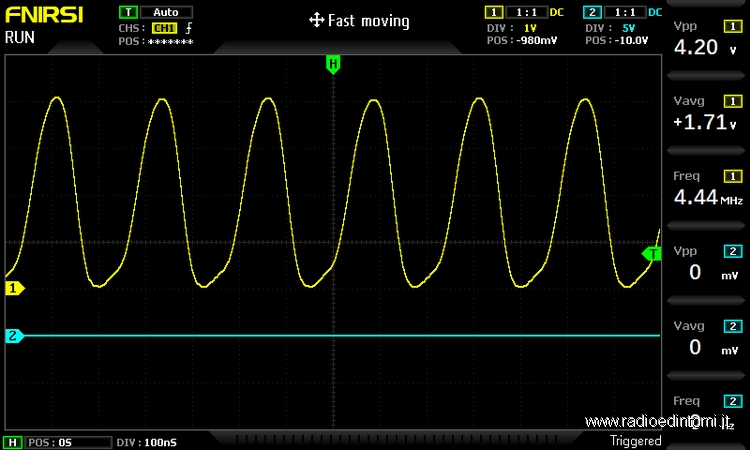

PIN 6

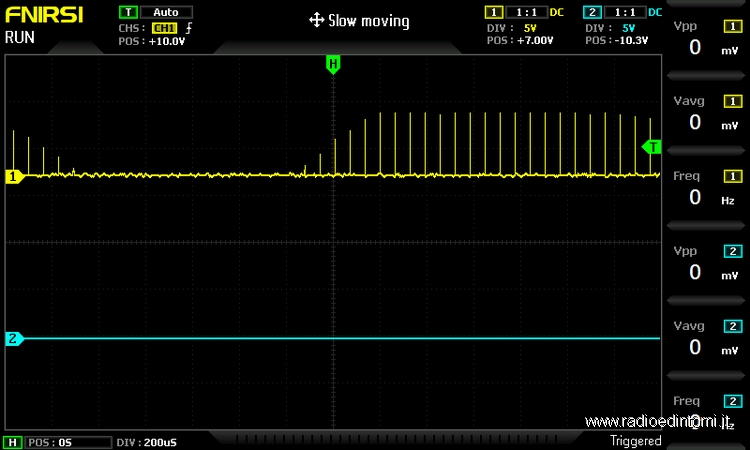

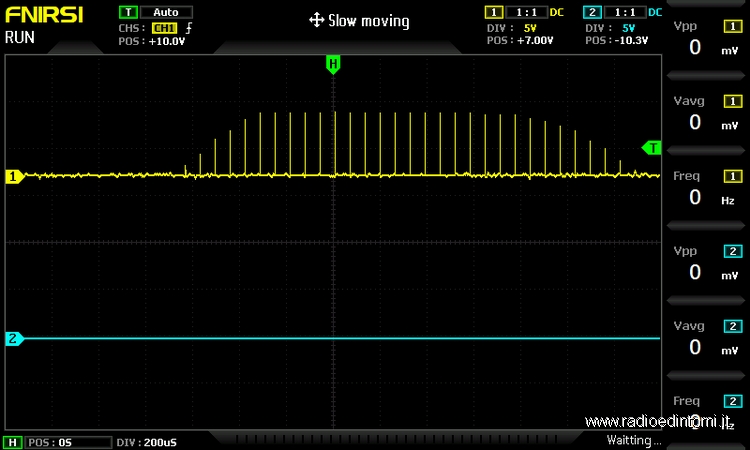

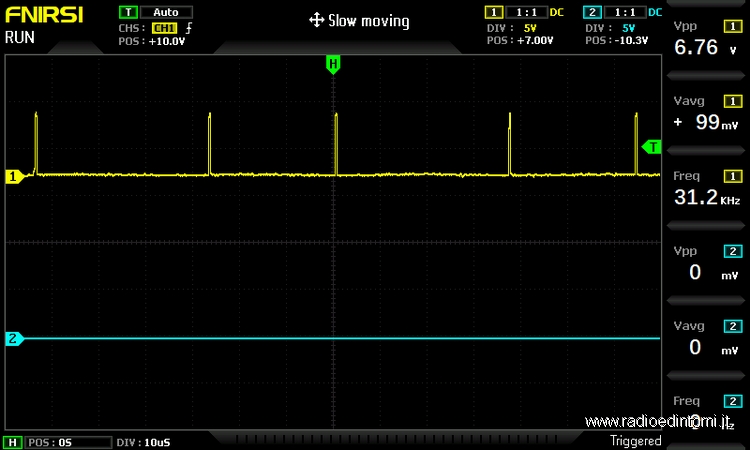

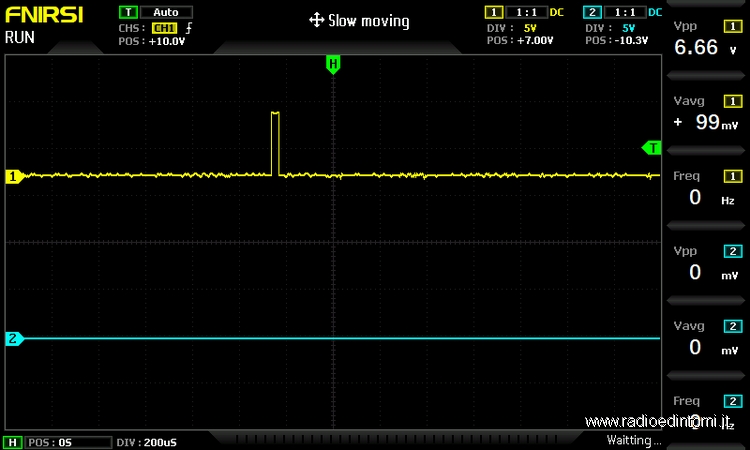

PIN 8

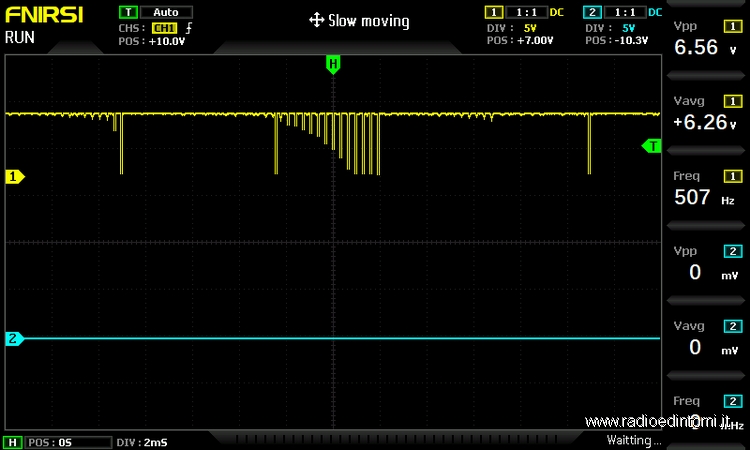

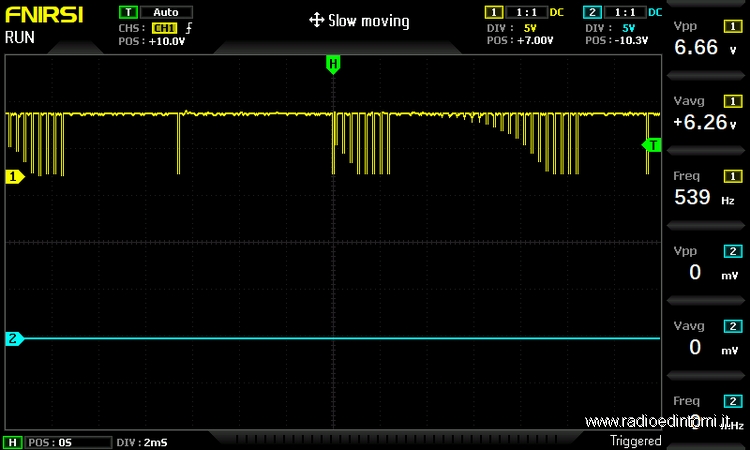

PIN 9

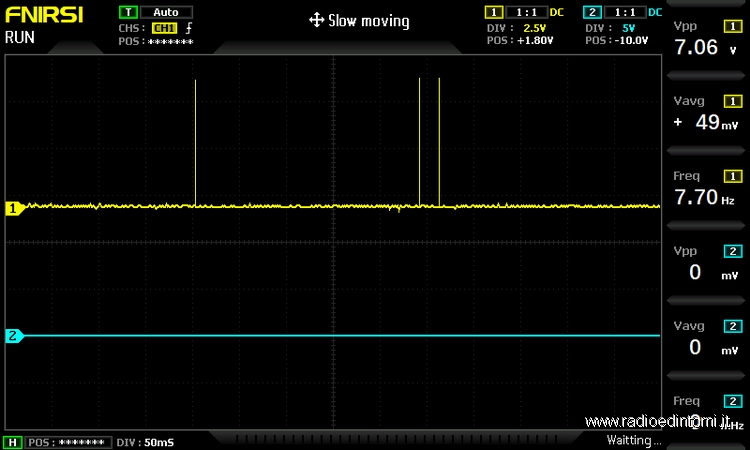

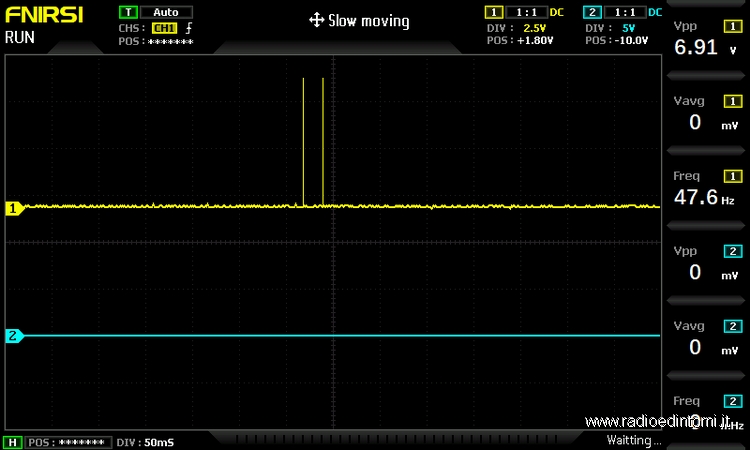

PIN 10

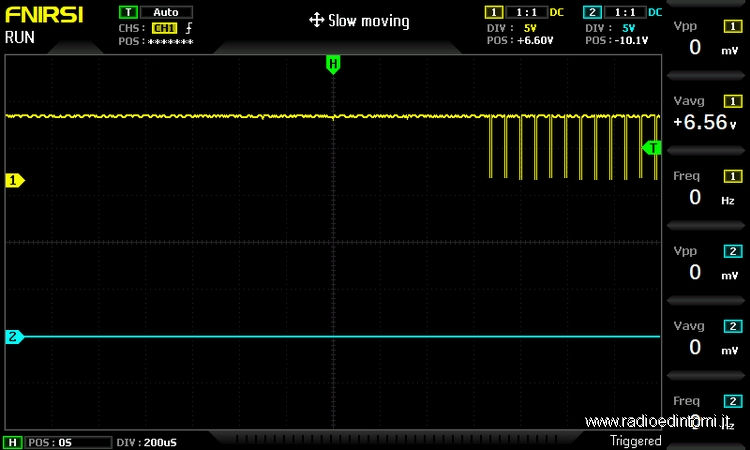

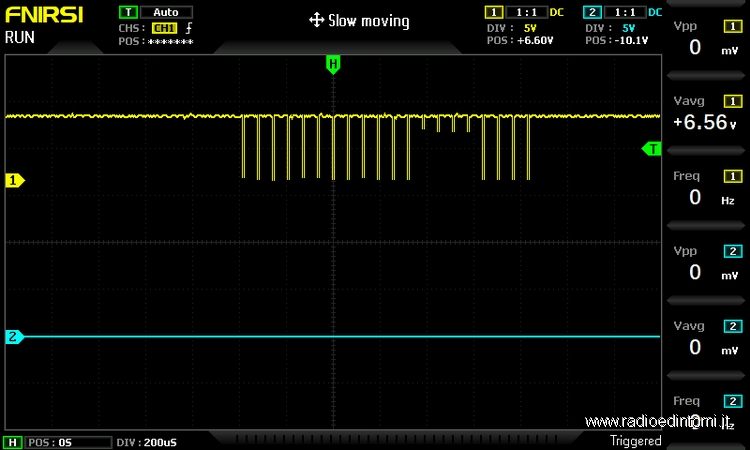

PIN 11

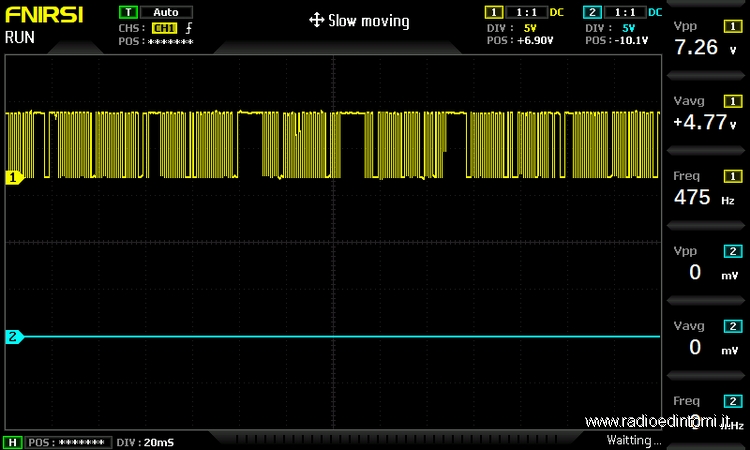

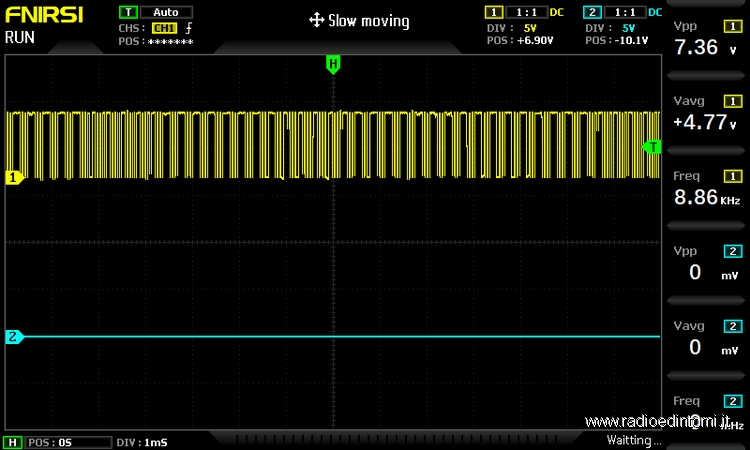

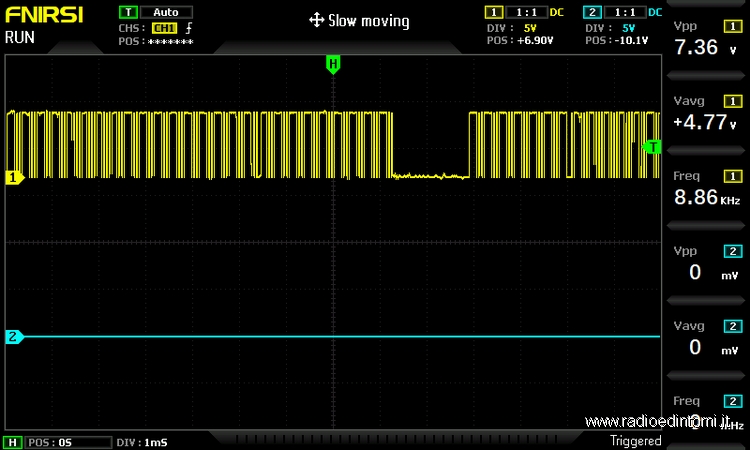

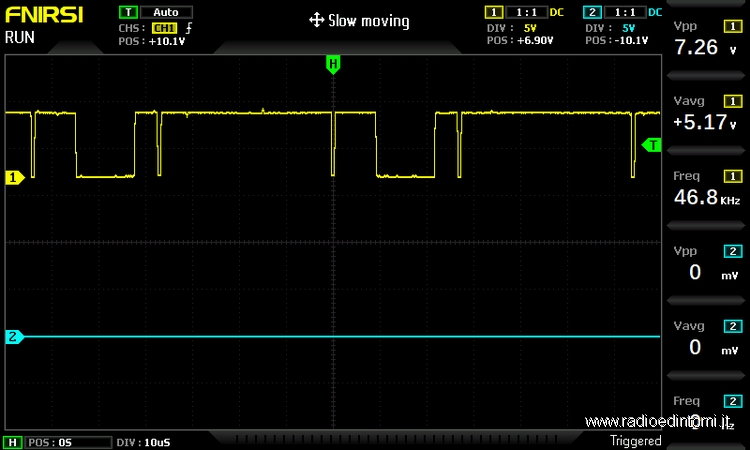

PIN 12

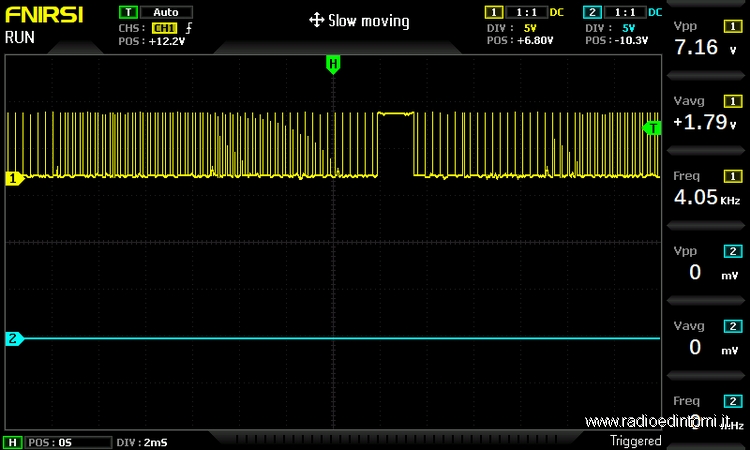

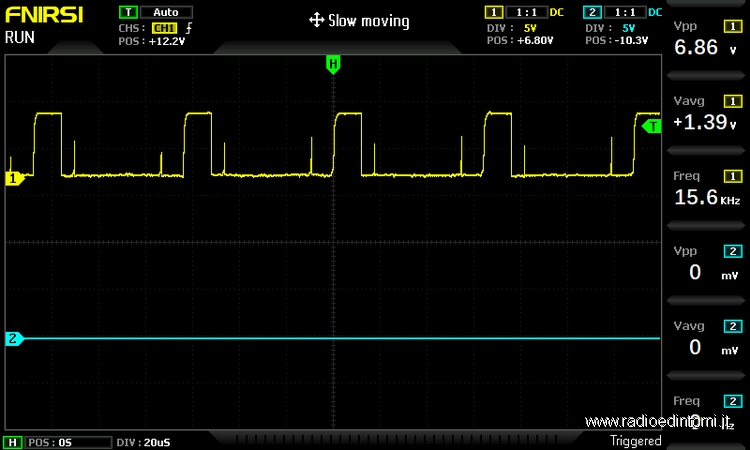

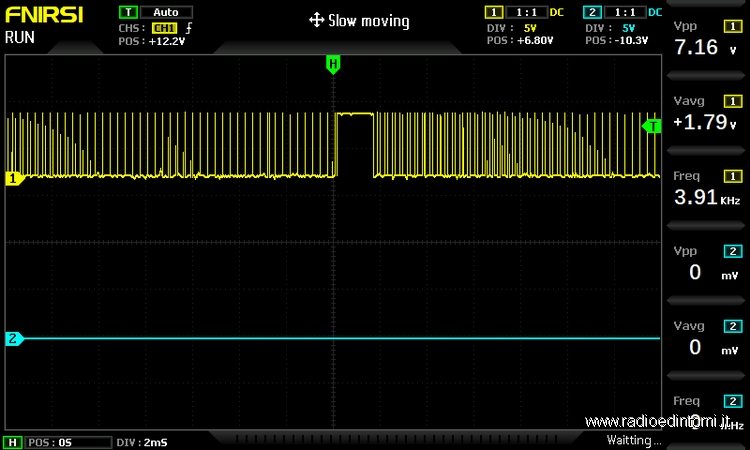

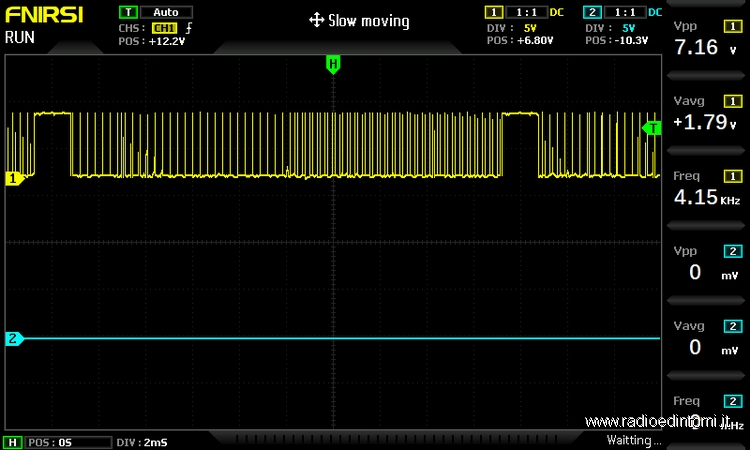

PIN 13

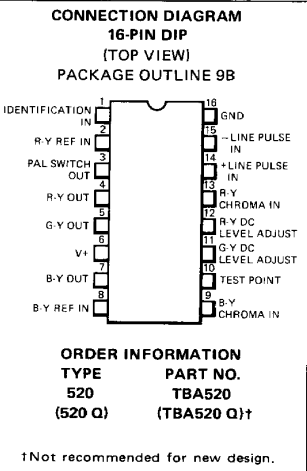

Forme d'onda per l'integrato TBA520

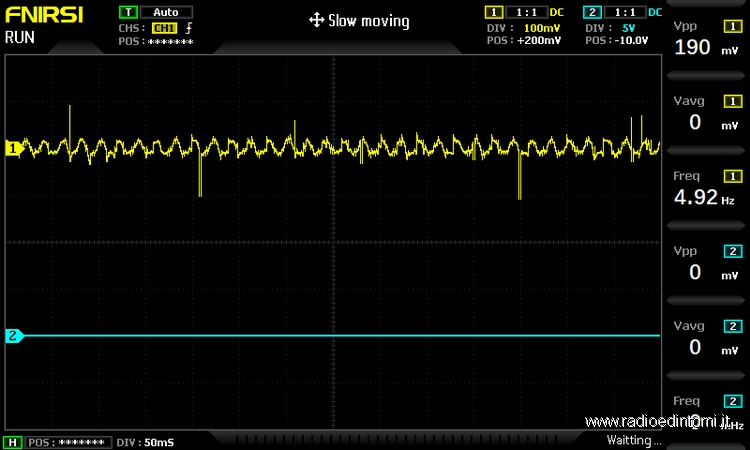

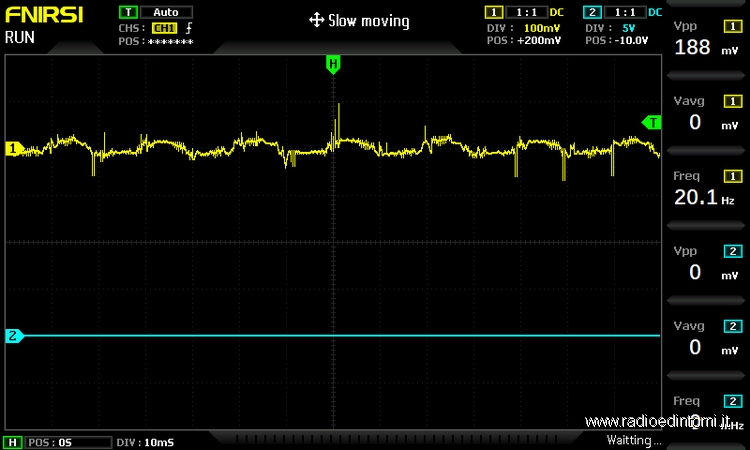

PIN 1

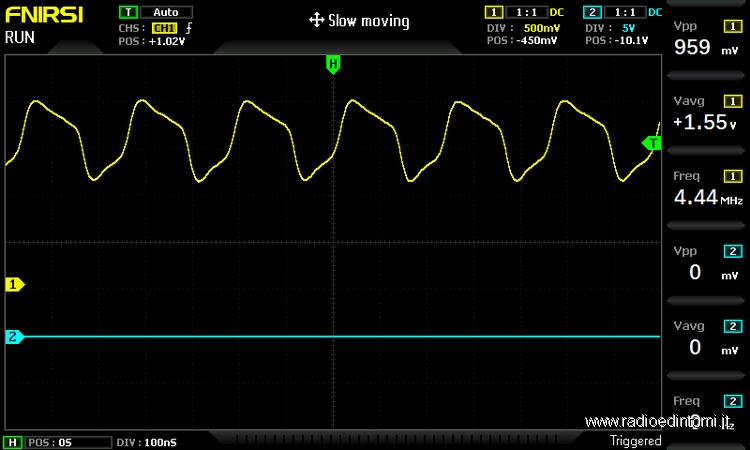

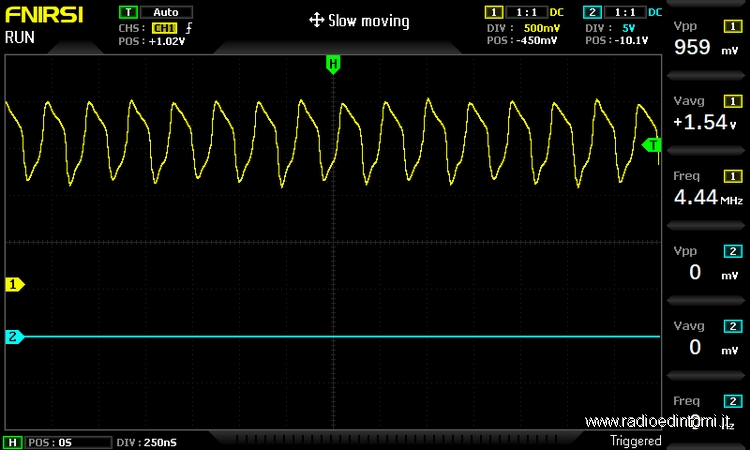

PIN 2

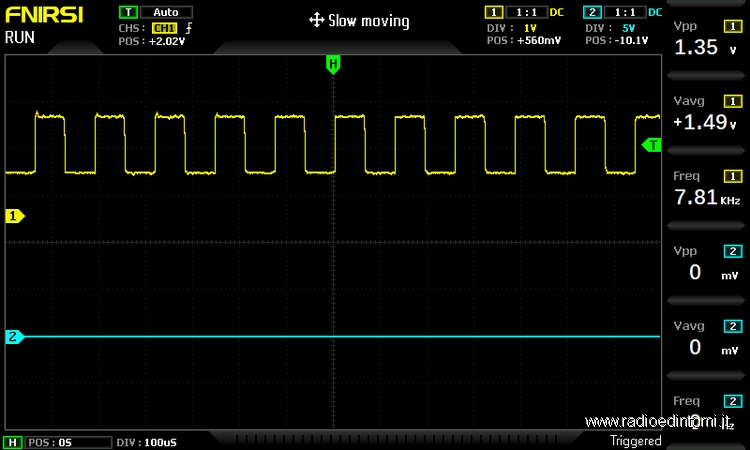

PIN 3

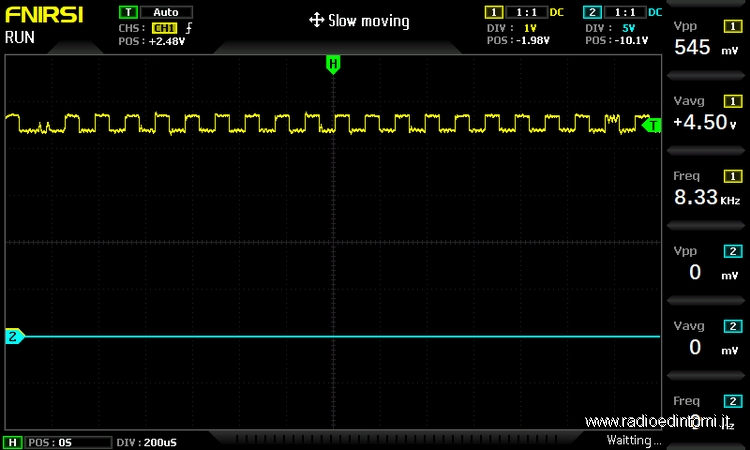

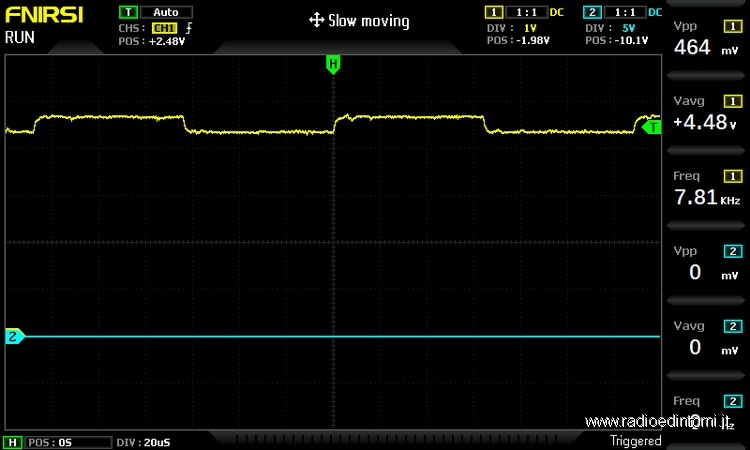

PIN 4

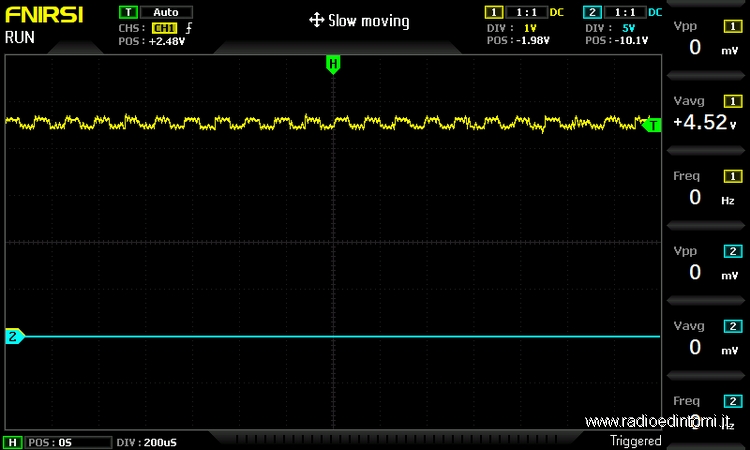

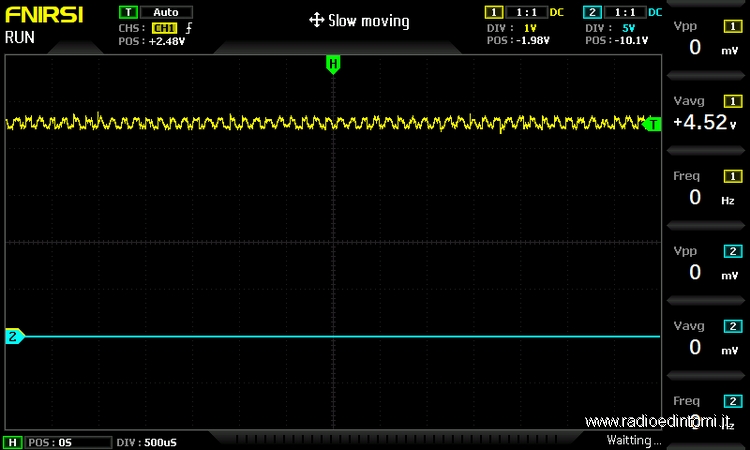

PIN 5

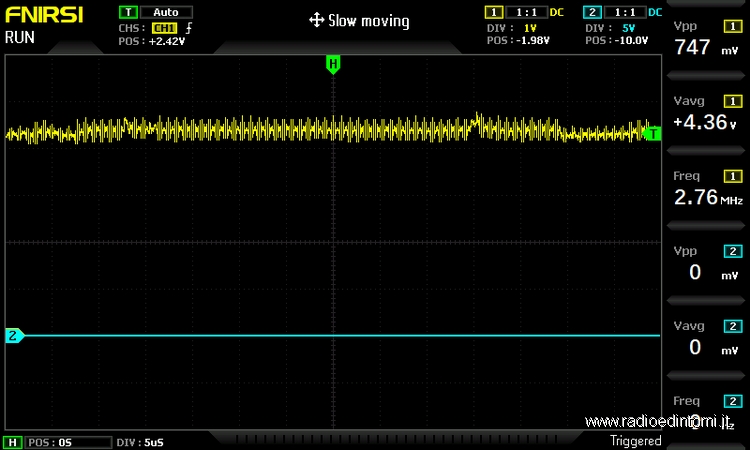

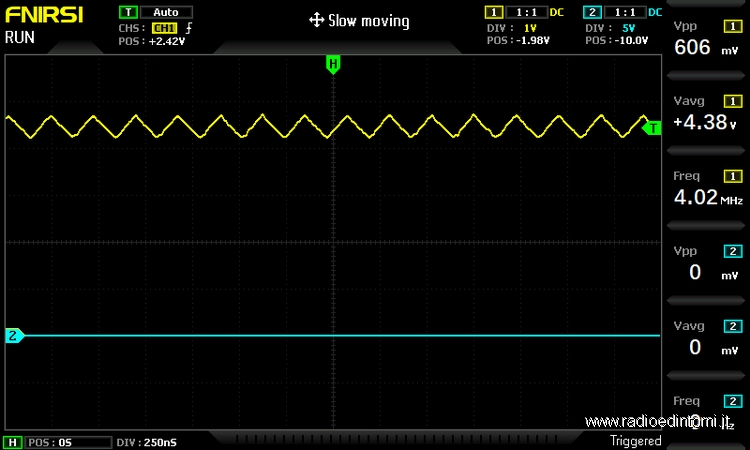

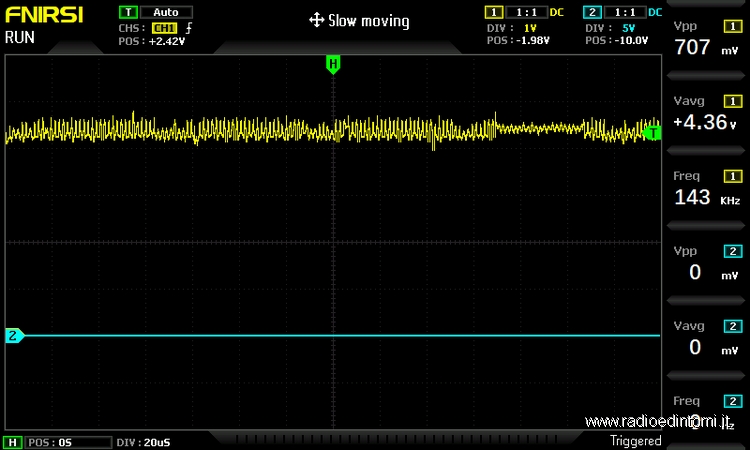

PIN 7

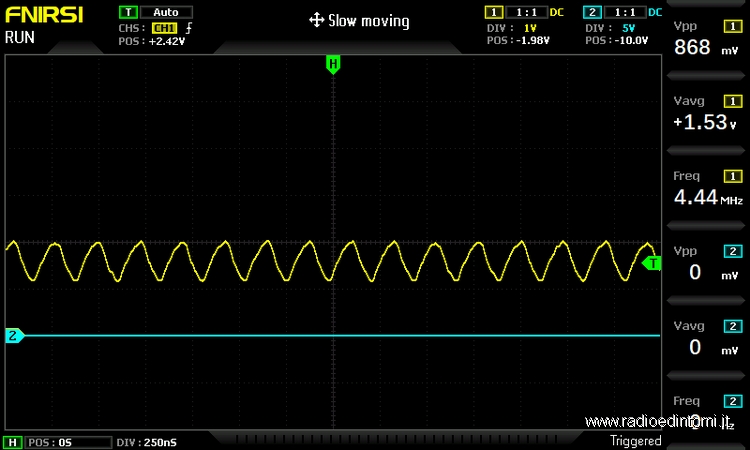

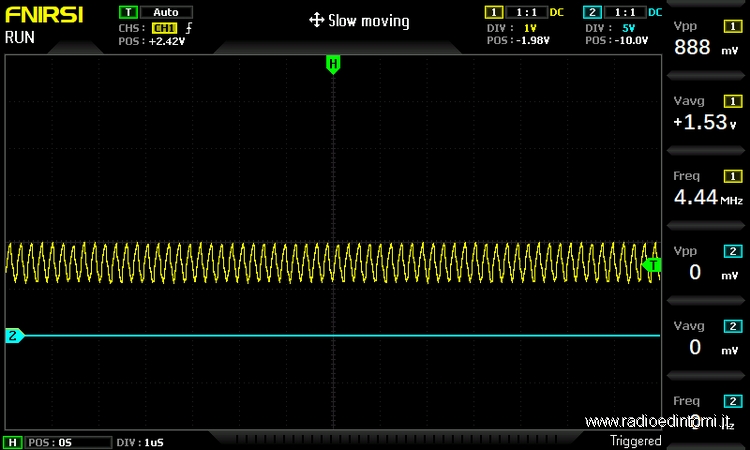

PIN 8

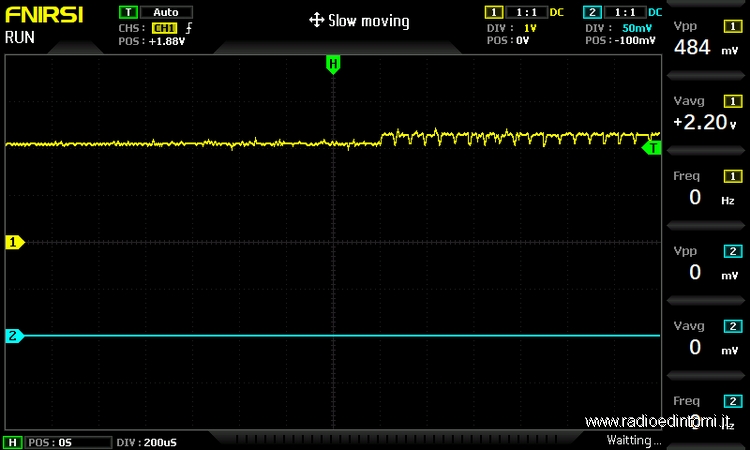

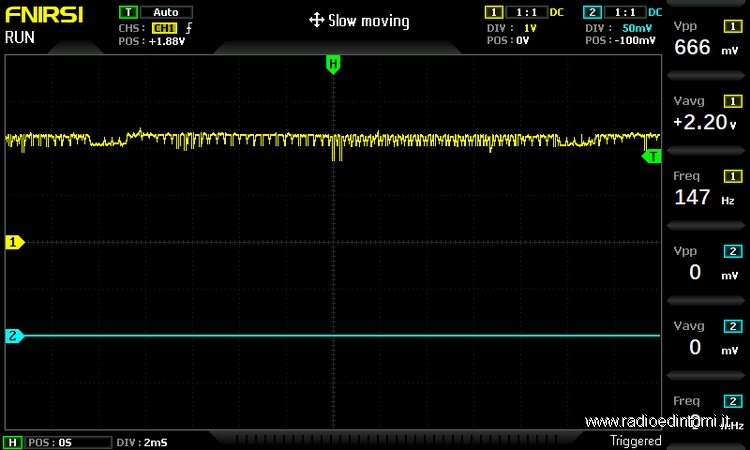

PIN 9

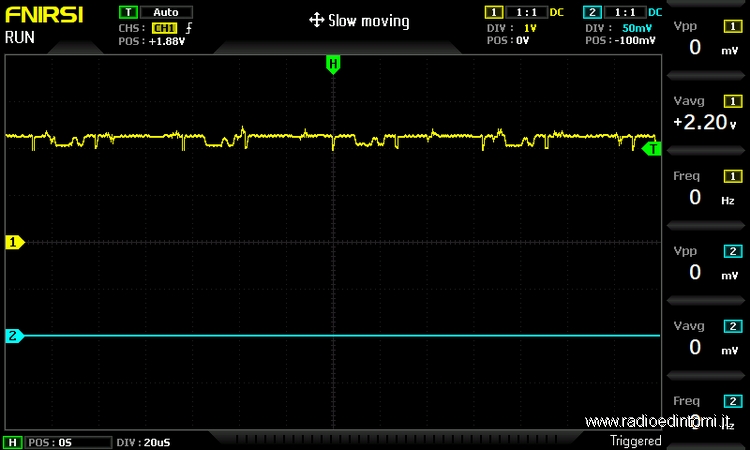

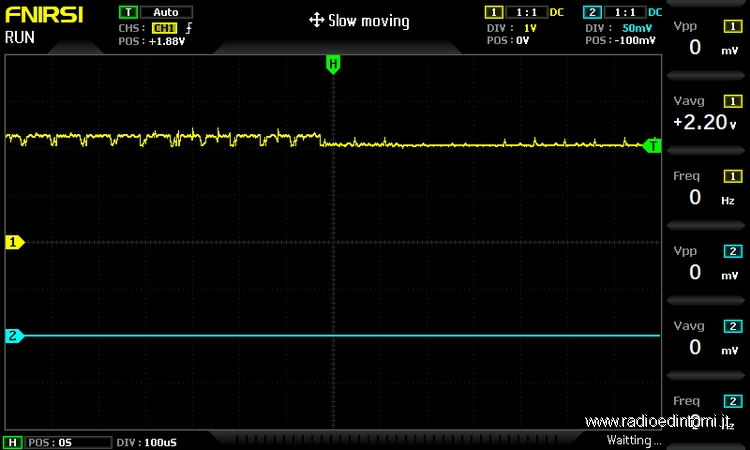

PIN 10









PIN 11

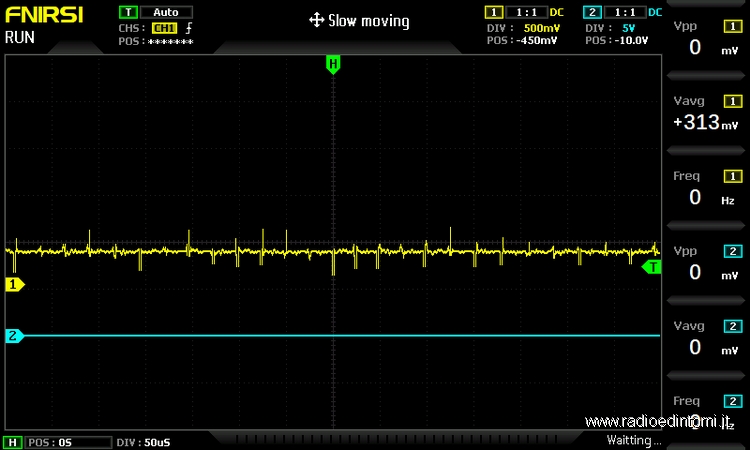

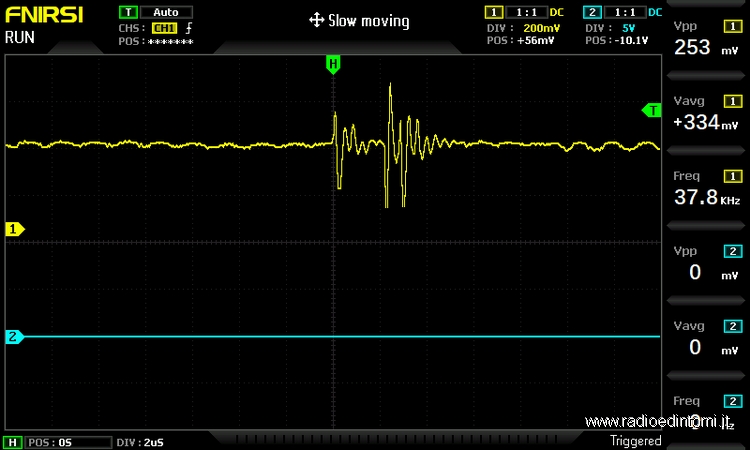

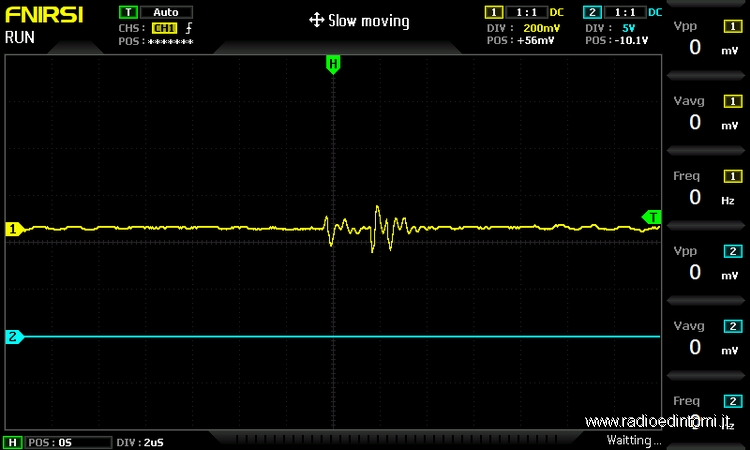

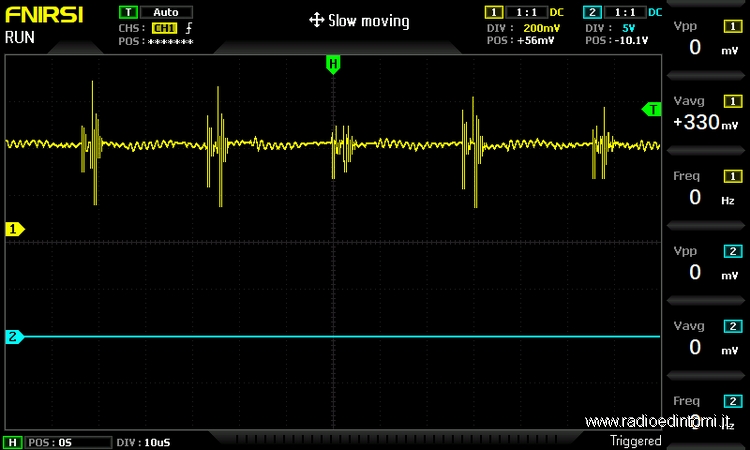

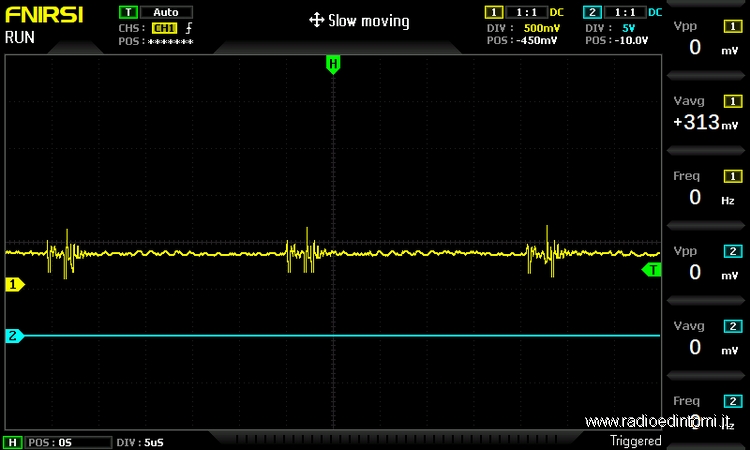

PIN 12

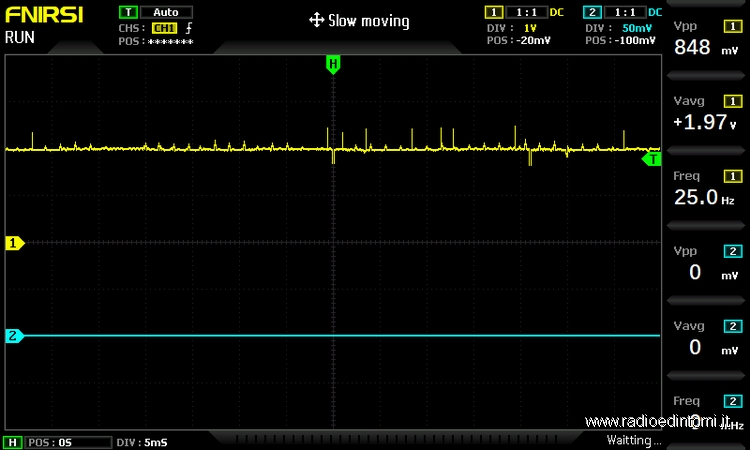

PIN 13

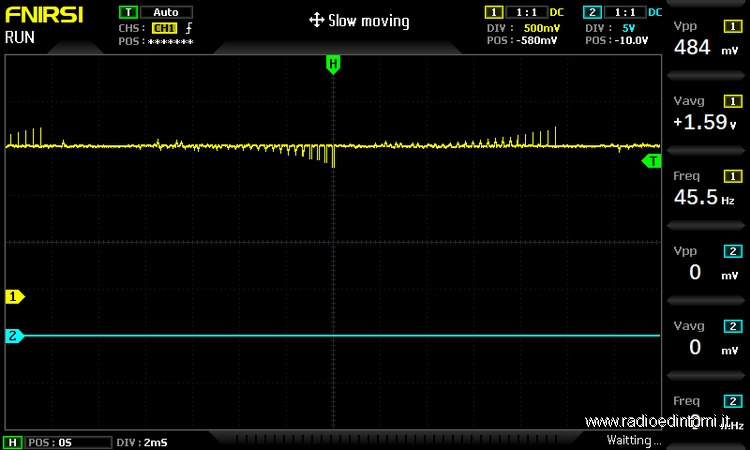

PIN 14

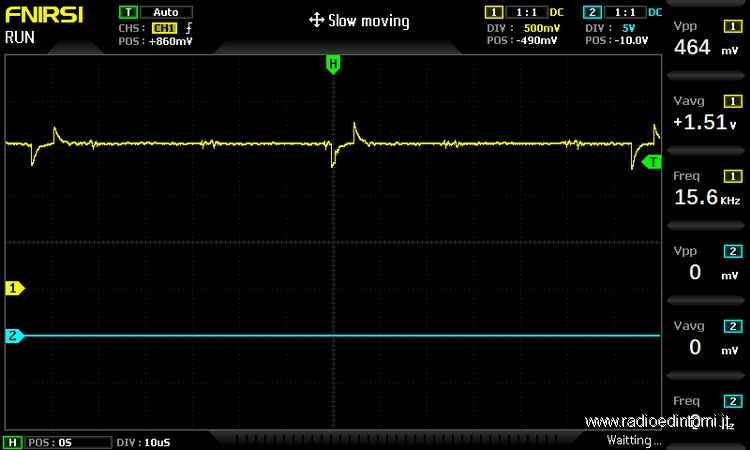

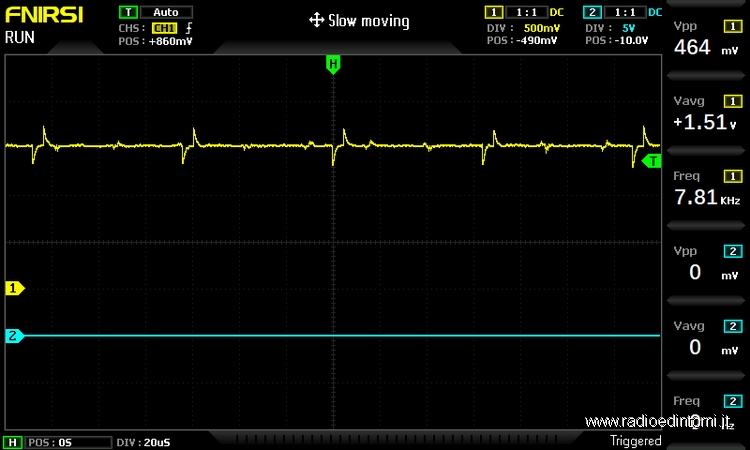

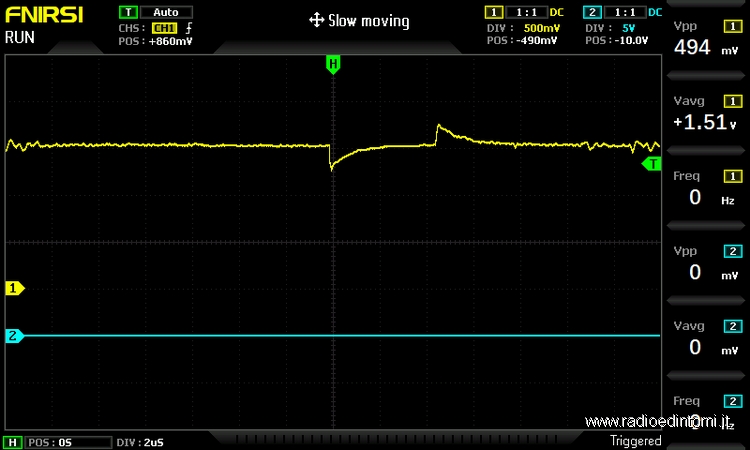

PIN 15
