In questa serie di immagini, verrà mostrato e spiegato il montaggio del kit della Marble Machine, costruito nella Palestra dell'Innovazione Phyrtual del FabLab InnovationGym Roma della Fondazione Mondo Digitale.

Il progetto originale è reperibile all'indirizzo http://msraynsford.myshopify.com/ dal quale abbiamo tratto spunto e file svg del progetto, successivamente modificato dall'amico Vladimiro per adattarlo alla nostra lasercut, al materiale a nostra disposizione e al nostro modo di interpretare il progetto.

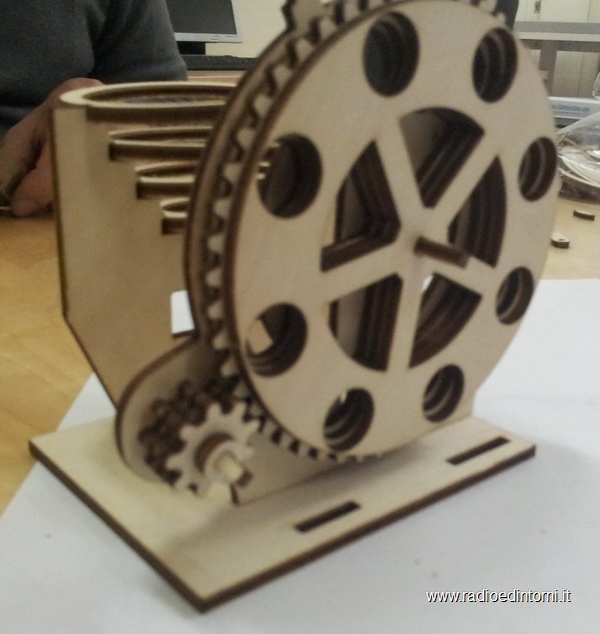

Quello che vedete al momento è uno dei tanti prototipi: le modifiche sostanziali effettuate, oltre alla scalatura del pezzo, hanno riguardato il blocco superiore ed il foro da in cui scivolano le palline alla fine delle loro giravolte (nell'ultima versione, non visibile in queste pagine, è un semplice foro), il taglio della spirale fino a dove era possibile, per scongiurare l'inevitabile rottura della parte finale ed infine della superfice di appoggio e della parte da mantenere con l'altra mano, mentre si gira la ruota dentata.
Abbiamo anche intrapreso la costruzione di un modello con multistrato da 3mm (quindi il 25% più piccolo) ed ora stiamo per mettere in campo la versione da 5mm, in modo da poter utilizzare delle semplici biglie di vetro (quelle con cui giocavamo a palline in giardino da piccoli) al posto delle più costose sferre di acciaio dei cuscinetti utilizzate nel progetto originale e nel nostro.
Su internet abbiamo acquistato sfere di acciaio da 11mm di diametro per la marble machine di queste pagine, per la piccola si comprano le sfere di acciaio o altro per le munizioni delle pistole ad aria compressa che sono da 6mm di diametro. I costi si aggirano dai 4 euro ai 12 euro (le prime comprate al negozio e non sono di acciao, le seconde acquistate online, in acciaio e con spese di spedizione comprese).

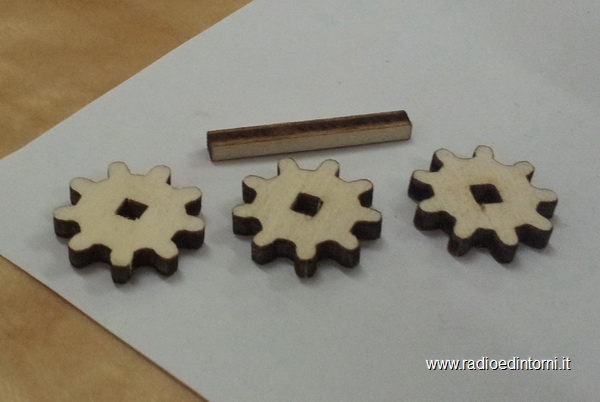

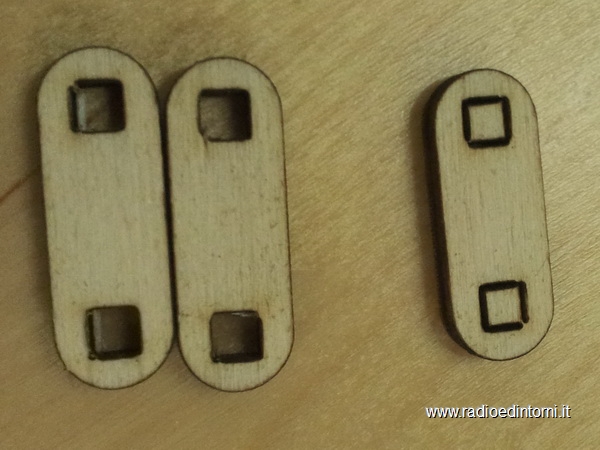

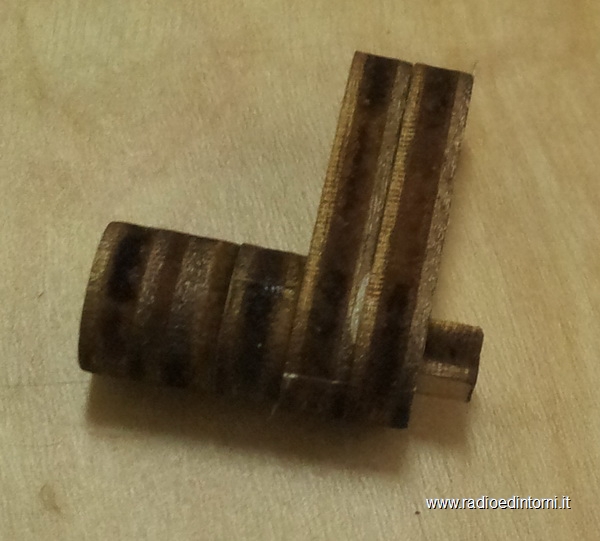

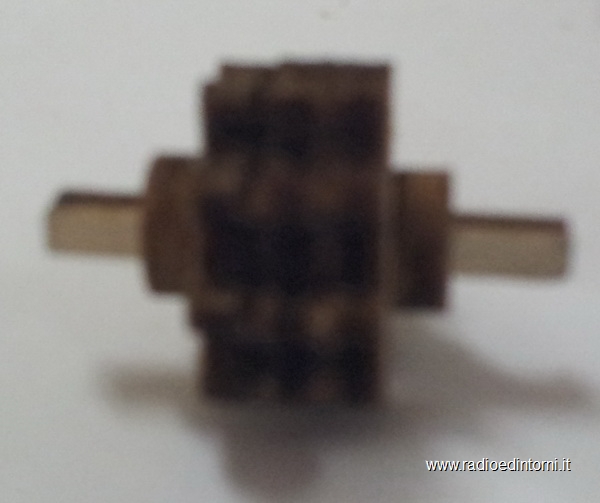

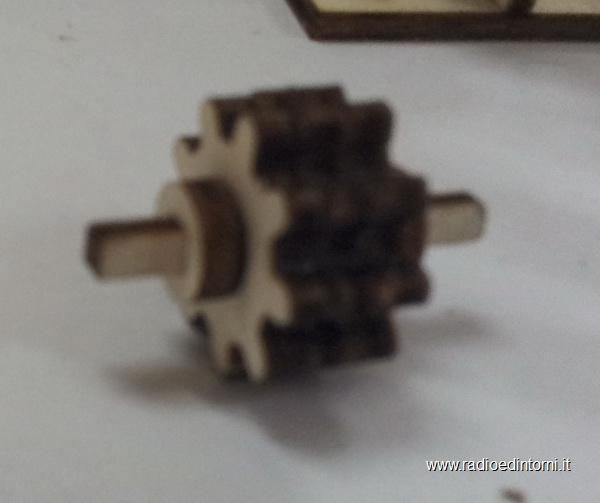

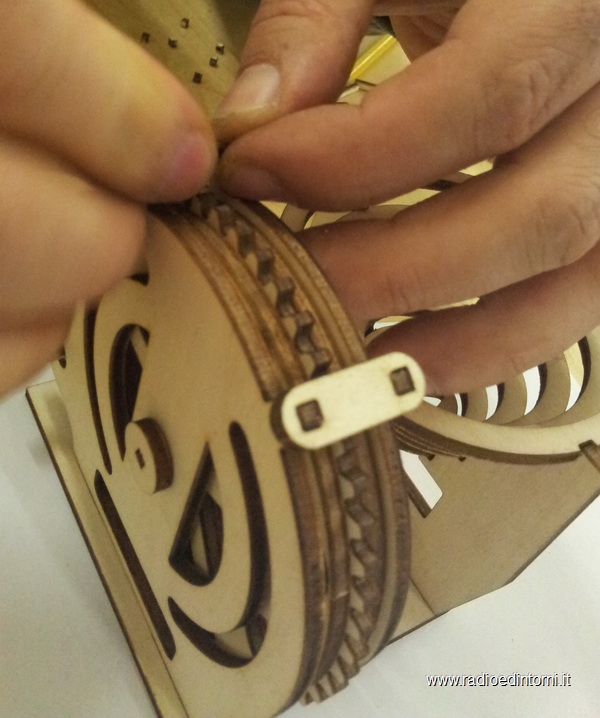

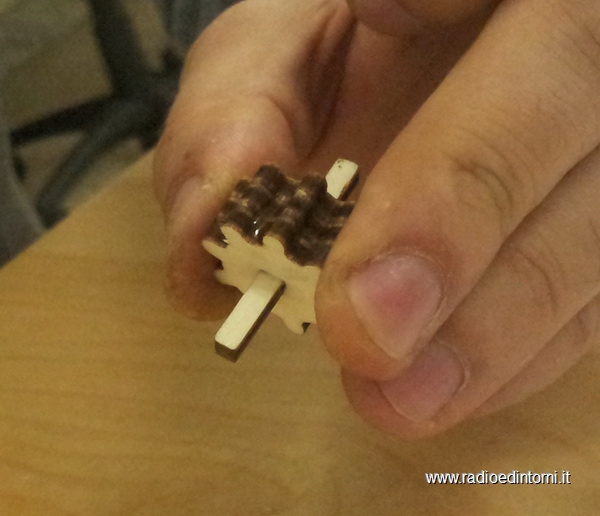

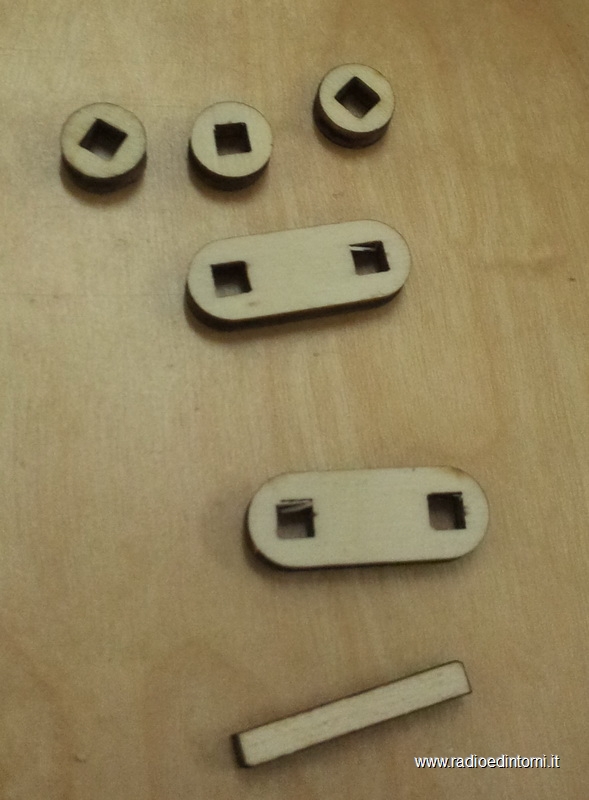

ATTENZIONE. Le parti più delicate di tutto il progetto sono i due giunti in legno, che uniscono le ruote dentate piccolo alla manopola per girare: inizialmente le abbiamo fatte in legno, ma poi le abbiamo sostituite con gli equivalenti in plexiglass, molto più resistenti a parità di spessori. Anche nell'originale i pezzi in legno sono stati sostituiti con una viti in metallo, nelle successive distribuzioni.

Il materiale occorrente è il seguente:

1) il kit in legno
2) un taglierino piccolo

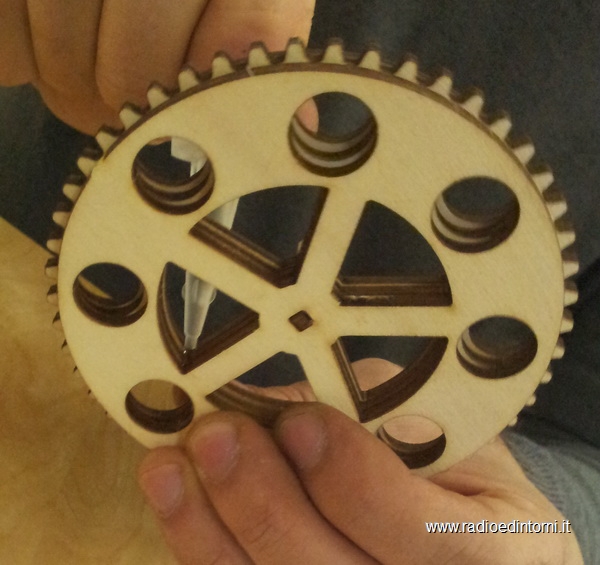

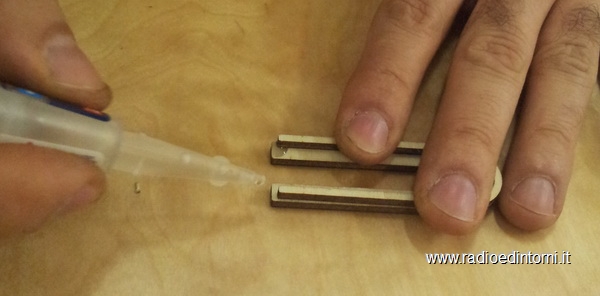

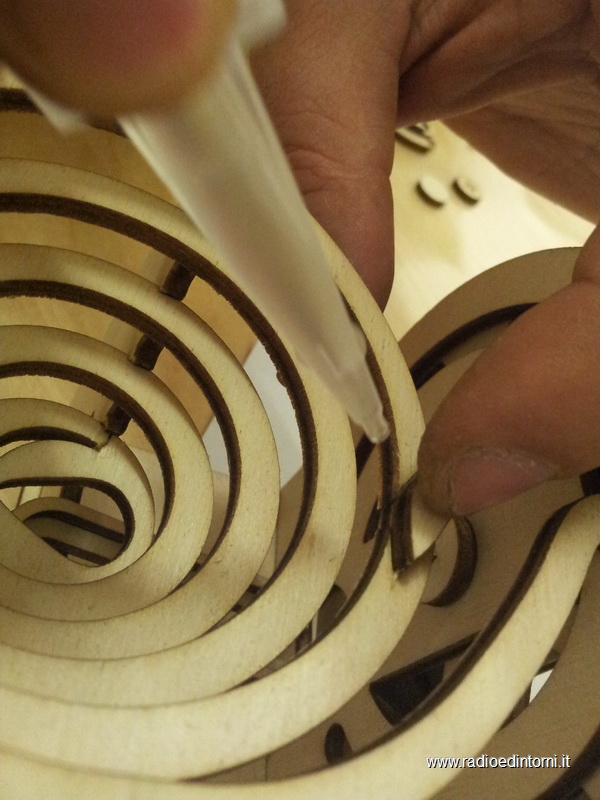

3) colla cianoacrilica (può essere usata anche della colla vinilica, ma ha l'inconveniente di avere un tempo di asciugatura ben più lungo)

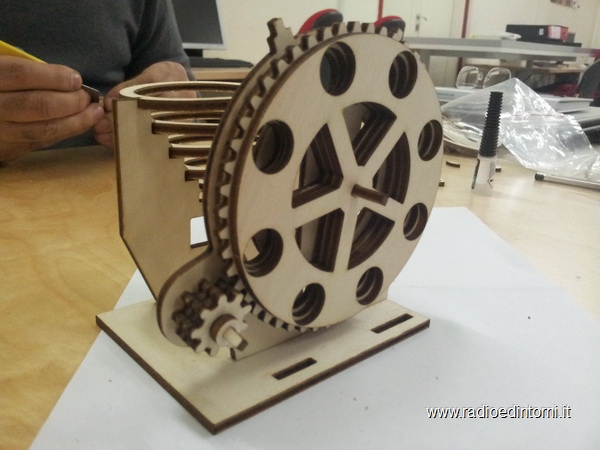

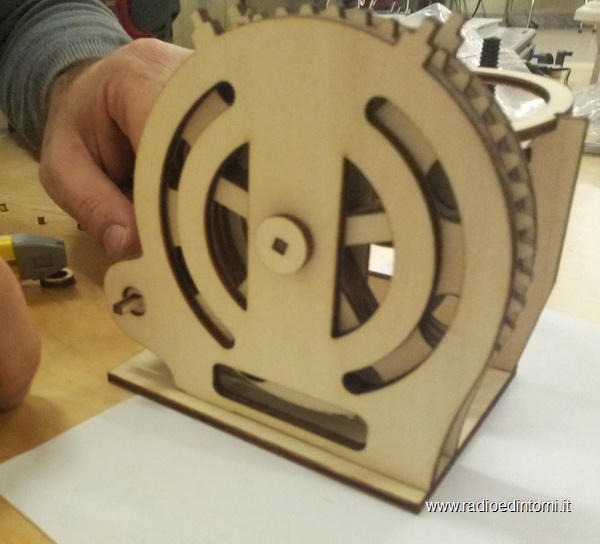

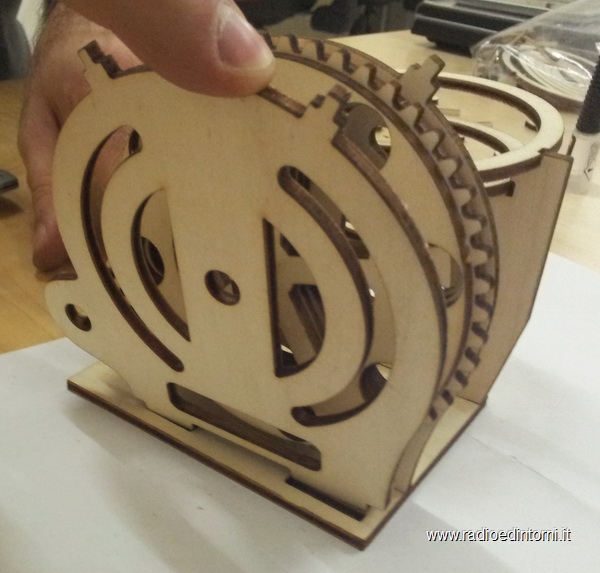

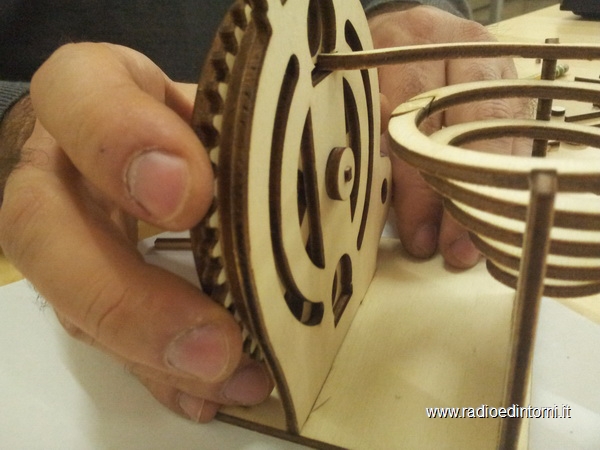

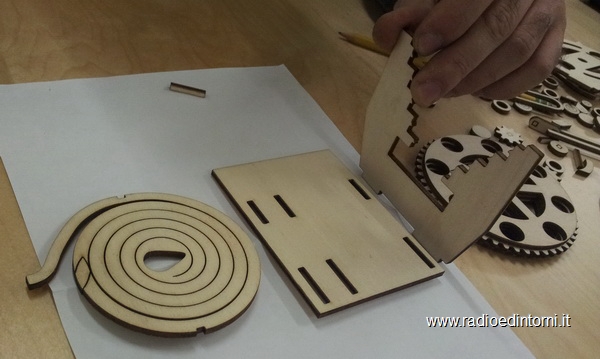

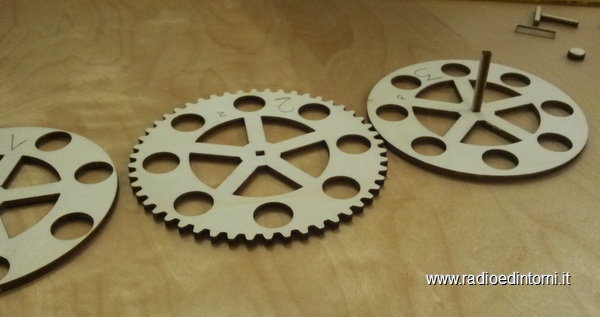

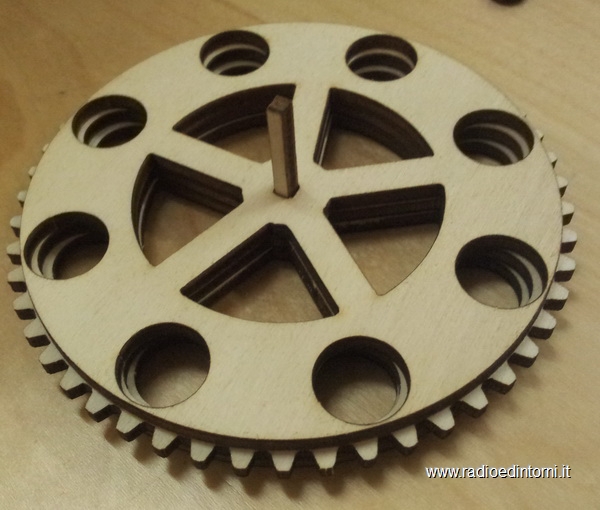

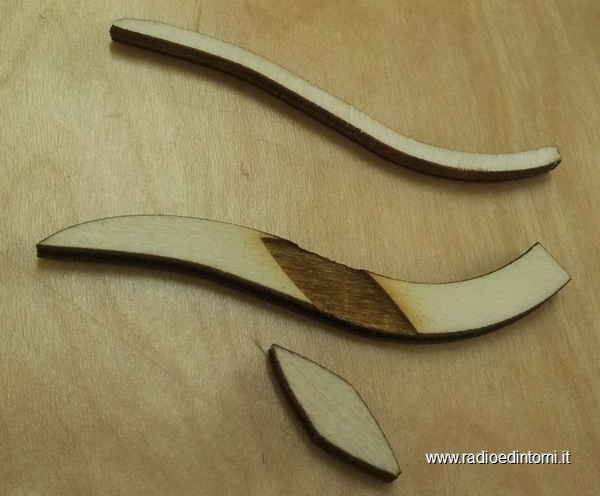

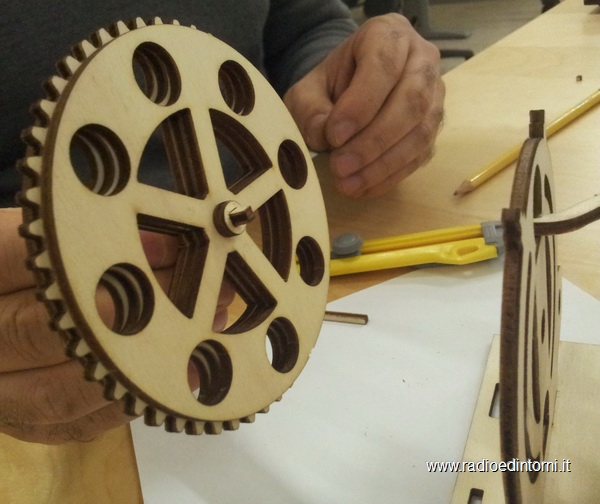

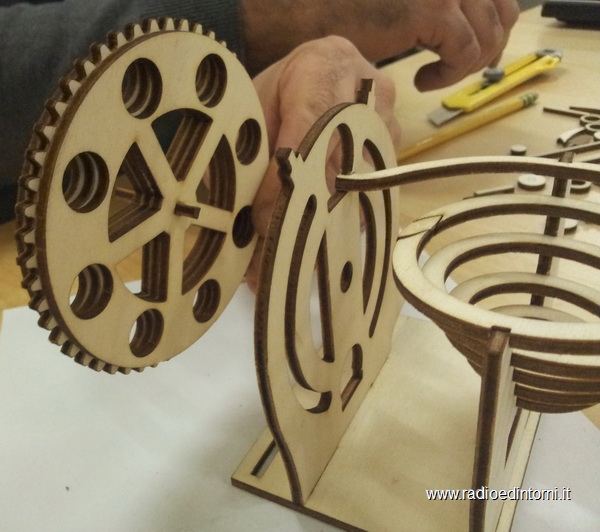

Invece di spiegarvi a parole tutto il procedimento, vi mostriamo la sequenza fotografica delle varie fasi da seguire. L'unica difficoltà è l'inserimento della spirale nel supporto, il rischio è quello di rottura della parte finale dove si trova il foro, per cui porre massima attenzione. Iniziamo con il video della Marble Machine di Ginevra.

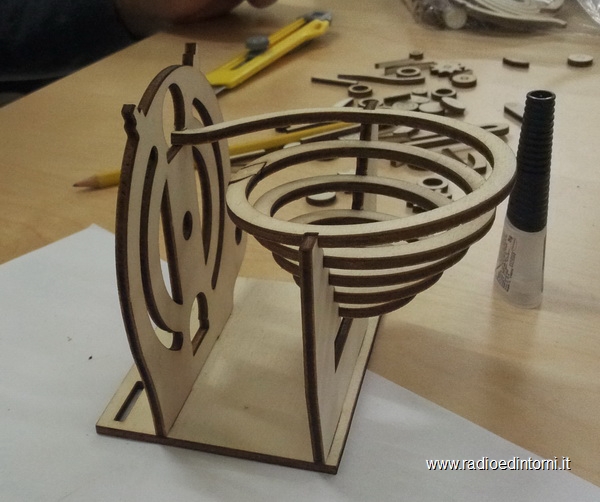

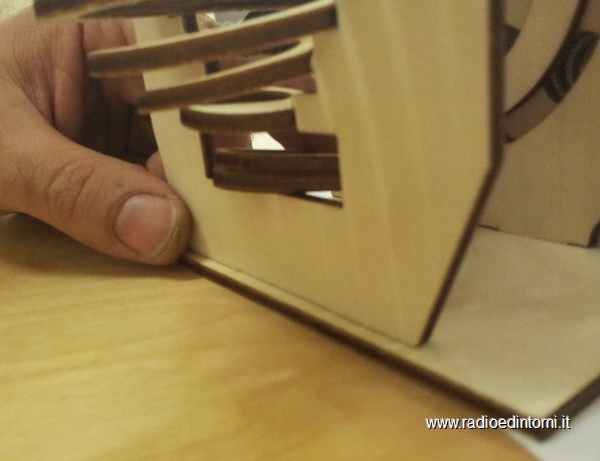

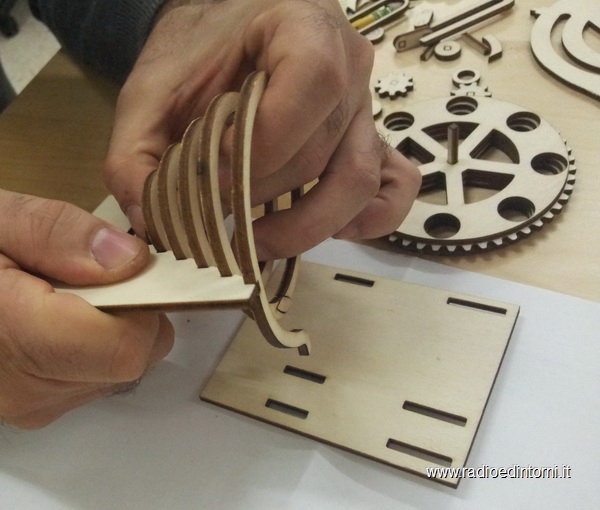

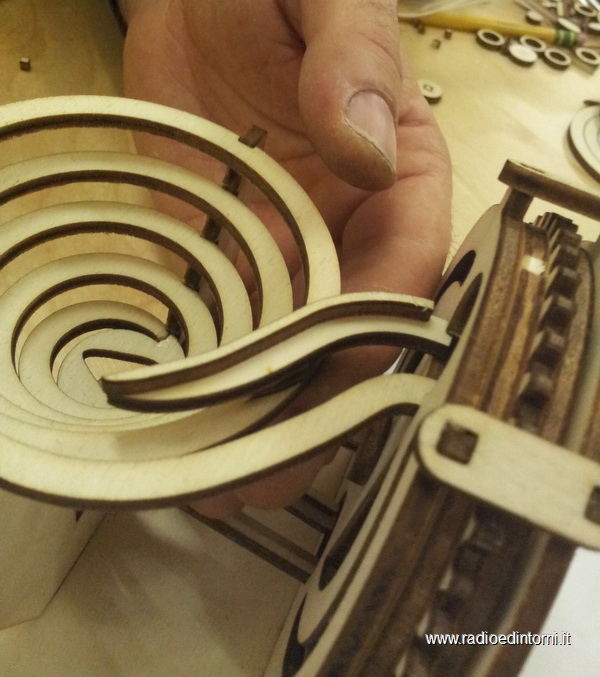

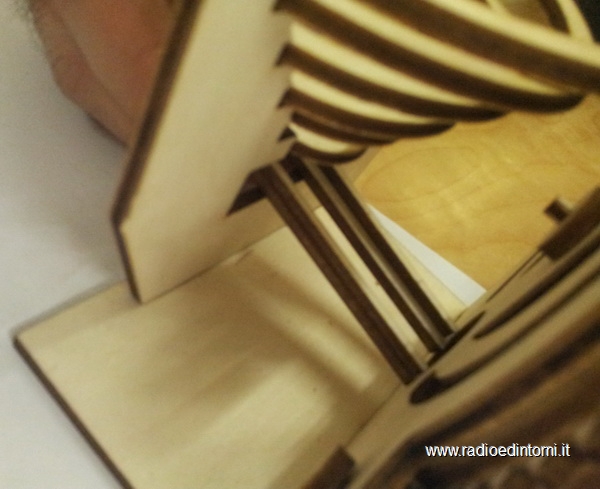

ATTENZIONE: l'inserimento della spirale non deve essere fatto dall'alto verso il basso rispetto al supporto, ma dall'esterno verso l'interno (o avanti ed indietro), altrimenti si romperanno le piccole appendici in legno che fanno da fermo alla spirale.
