Sostituzione di una batteria al piombo con le batterie 18650 al litio
Bisogna essere sinceri.
Si parla sempre male dell'industria cinese, che ha rovinato la nostra (come se noi invece non avessimo programmato di suicidarci prima) ed abbassato la qualità generale dei prodotti, incrementando in maniera smisurata la prassi mentale dell'usa e getta, ma bisogna ammettere che, a livello amatoriale nell'ambito elettronico, ha apportato componenti e soluzioni che prima erano inimmaginabili e a poco prezzo (sorvoliamo sulla qualità generale e sulla rimarchiatura dei componenti).
Nel caso di questo articolo, ha messo a disposizione un kit per riutilizzare le batterie al litio 18650, onnipresenti padrone nei pacchi batteria dei computer portatili che noi arrangisti mettiamo da parte perchè si potranno sempre riutilizzare in qualche progetto.
Di seguito, invece, le foto prese dal venditore che spiegano il kit ed il relativo montaggio, sia mai che mi perda il link e perda molto tempo a cercare di nuovo lo schema di collegamento :-)

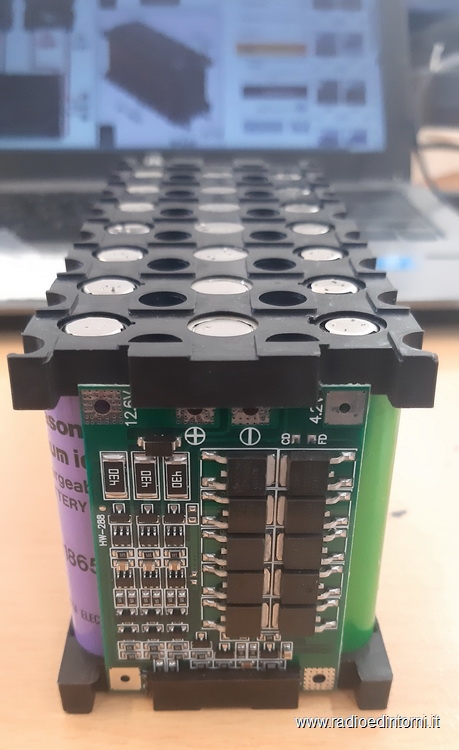

Ho cercato poi di raggrupparle per marca e poi assemblate insieme.

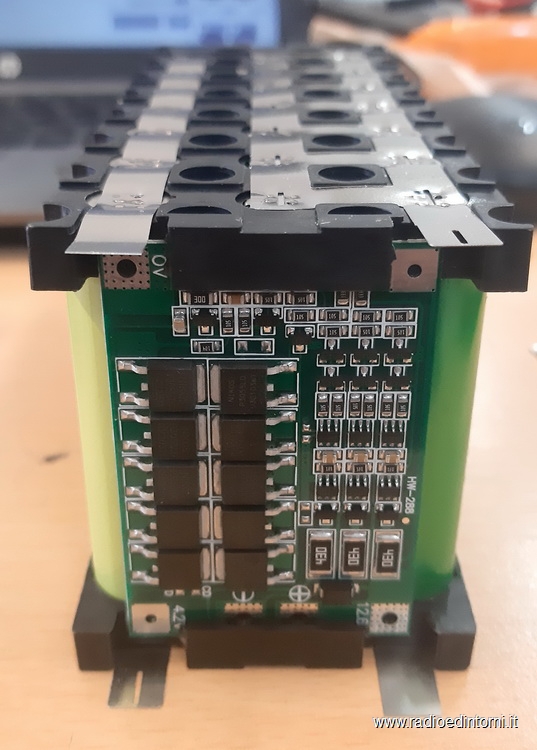

Fare attenzione a non creare cortocircuiti accidentali, il modulo 3S di bilanciamento della carica è comunque delicato, io ne ho fatti fuori due, con due diversi cortocircuiti.
Attenzione anche alle alte correnti in gioco.
L'assemblaggio è stato effettuato con una piccola saldatrice a punti portatile presa su un'altra delle tre gemelle; con la saldatrice bisogna un pò farci la mano, i primi punti verranno uno schifo ma lo zinco di unione delle batterie è sufficientemente spesso da non fondere, per cui potrete riprendervi.
La ricarica del pacco batterie si realizza collegando un normale alimentatore da banco ai morsetti rosso e nero, ci penserà il bilanciatore a caricare correttamente le 18650: mi raccomando, all'inizio limitate in corrente l'alimentatore a 500mA per poi aumentare gradatamente e trovare la migliore corrente di ricarica per le vostre batterie al litio.
Al momento sono felice di aver riutilizzato tutte quelle batterie inutilmente parcheggiate in un cassetto e di aver smaltito invece quelle che non hanno passato il test dell'efficienza.
Ad oggi ho utilizzato questa bella batteria per alimentare il mio trasmettitore in onde medie e per testare un pò di UPS che amici avevano smaltito da me invece che in discarica :-)
